Sistema de laser de onda quase contínua MCQL-450/4500/x

de fibrainfravermelhopara aplicações médicas

Visão geral
Os lasers de fibra Quasi‑CW (QCW) emitem pulsos relativamente longos com alta potência de pico para alcançar resultados de processamento comparáveis aos de lasers em onda contínua (CW) com menor potência média. Pulsos QCW podem fornecer potência de pico até 10× a média e energia por pulso de até centenas de joules. Durações típicas de pulso variam de 0,05 ms a 50 ms. Configurações disponíveis: single‑mode, multi‑mode e multi‑channel; família padrão 1070 nm, com variantes diode e thulium.

Maximizar a potência do laser
Los QCW geram pulsos longos com alta potência de pico, permitindo acoplamento eficiente de energia em superfícies metálicas e não metálicas a potência média reduzida, favorecendo estratégias de alta energia por pulso ou baixo aporte térmico para materiais sensíveis e processos de alta produtividade.

Capacidades e características principais

• Potência de pico até 10× a potência média
• Durações de pulso típicas 0,05–50 ms (dependendo da família)
• Energia por pulso até centenas de joules (ex.: até 240 J)
• Disponível em configurações single‑mode, multi‑mode e multi‑channel
• Opções de comprimento de onda: 1070 nm padrão; QCW diode (~895 nm) e QCW thulium (1880–2100 nm)
• Modulação analógica para modelar perfis temporais de pulso e trens de pulsos

Otimização flexível de aplicações
Os pulsos QCW podem ser modulados individualmente para obter formas temporais ou trens de pulsos adaptados à aplicação. Estratégias típicas incluem rajadas multipulso para perfuração, rampas de subida para pré‑limpeza, picos reforçados para materiais altamente refletivos e rampas de descida para reduzir fissuração.

Aplicações

• Furação — combinação de alta potência de pico e longa duração de pulso para furos de qualidade elevada e alta produtividade.
• Soldagem — potência de pico contorna a refletividade de metais (p.ex. cobre, alumínio) com aporte térmico reduzido; adequada para soldagem de baterias e juntas de precisão.
• Corte — QCW single‑mode permite acoplamento eficiente em não‑metais (cerâmica, safira) para corte IR rápido e de alta qualidade.
• Usos médicos e científicos — módulos diode e thulium QCW fornecem energia por pulso e comprimentos de onda úteis para integrações OEM médicas e aplicações laboratoriais.

Famílias de produtos / variantes (visão geral)

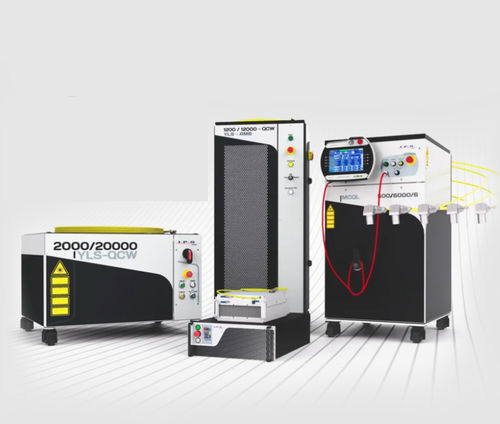

Famílias representativas: YLS‑QCW (cabinetes multimode), MCQL (multi‑canal), YLR‑QCW (racks), YLM‑QCW (módulos), YLR/YLM‑QCW‑SM (single‑mode), além de DLM‑QCW (módulos diode QCW) e TLM‑QCW (módulos thulium QCW).

Comparação representativa de séries (nível alto)
1070 nm | canais de saída | potência média multimode | 10× pico | energia por pulso | duração do pulso | diâmetro fibra | taxa de rep. | refrigeração
YLS‑QCW: 1 | até 2 kW | até 20 kW | até 240 J | 0,2–10 ms | 50–300 μm | até 2 kHz | ar ou água
MCQL: 2,3,4,6 | até 500 W/canal | até 6 kW/canal | até 60 J/canal | 0,05–50 ms | 200–600 μm | até 10 kHz | água
YLR‑QCW / YLM‑QCW / SM: faixas até 600 W (módulos), single‑mode 14 μm, taxas de repetição até 50 kHz, refrigeração conforme a série.

Opções diode e thulium
DLM‑QCW (diode QCW): ~895 nm, saídas de várias centenas de watts, núcleo de fibra ~600 μm para integração OEM de dispositivos portáteis; TLM‑QCW (thulium QCW): 1880–2100 nm para aplicações no infravermelho médio, opções mono/multi‑mode e energias por pulso adequadas a tarefas industriais e médicas específicas.

Observações
As especificações apresentadas são representativas de produtos padrão; configurações personalizadas e disponibilidade regional podem ser fornecidas mediante consulta.

Especificações técnicas

• Comprimento de onda típico: 1070 nm (diode ~895 nm; thulium 1880–2100 nm)
• Duração do pulso: 0,05–50 ms (algumas séries 0,2–10 ms)
• Energia por pulso: até ~240 J (dependendo da família)
• Potência de pico: até ~20 kW (10× média, dependendo da família)
• Taxa de repetição: desde alguns Hz até 50 kHz (dependendo do modelo)
• Diâmetros de fibra: single‑mode ~14 µm; multi‑mode 50,100,200,300,400,600 µm
• Refrigeração: ar ou água conforme a série
