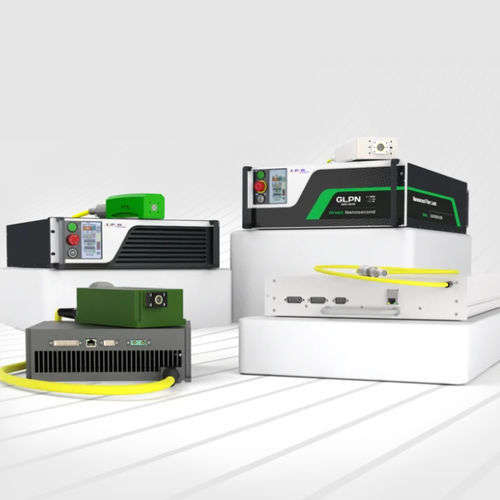

Fonte de laser pulsada VLM/VLR

de nanossegundosde onda quase contínuade fibra

Visão geral
Utilizando pulsos laser medidos em bilionésimos de segundo, os lasers de fibra nanosegundo em comprimentos de onda verde e visível proporcionam interação precisa com o material para microprocessamento e aplicações em materiais não metálicos. A tecnologia de fibra IPG oferece soluções modulares e em rack com comprimentos de onda e durações de pulso configuráveis para integração industrial.

Aplicações

• Microusinagem de alta velocidade e corte de polímeros, vidro e cerâmica
• Corte e marcação de PCB, ajuste de resistores e scribing
• Marcação de materiais transparentes e superfícies delicadas
• Furação, texturização e microestruturação de materiais não metálicos, incluindo silício e substratos OLED
• Fabricação aditiva e sinterização de cobre
• Recozimento de wafers e processos OLED, processamento de células solares (abertura de contato PERC, emissor seletivo)
• Aplicações médicas, científicas e de fabricação avançada

Destaques do produto

• Cobertura de comprimentos de onda no verde e visível: tip. 517–642 nm (varia por modelo)
• Potência média escalável: famílias de baixa potência até 1 kW para variantes quasi-CW/alta potência
• Durações de pulso desde ~1 ns até 1000 ns conforme a família; opções Burst e QCW disponíveis
• Alta potência pico com pulsos curtos para reduzir a zona afetada pelo calor
• Formatos modulares e em rack com parâmetros configuráveis: energia por pulso, taxa de repetição e comprimento de onda

Marcação e microusinagem
Os comprimentos de onda visíveis curtos e os pulsos na faixa de nanosegundos produzem zonas afetadas pelo calor reduzidas e absorção eficiente em muitos materiais não metálicos, melhorando a qualidade de arestas e a resolução de detalhes para marcação, corte, scribing e sinterização de cobre.

Observações
As famílias disponíveis incluem: pulsados de baixa potência (10–30 W), média (50–75 W), maior potência (75–100 W), modelos quasi-CW/alta potência e módulos visíveis nanosegundo. Algumas especificações são preliminares; a IPG fornece configurações personalizadas mediante pedido e a disponibilidade pode variar por região.

Características / especificações técnicas

• Comprimentos de onda: faixa típica 517–642 nm; variantes exemplo: 532 nm, 517 nm, 525–642 nm
• Potência média: até 1 kW (modelos quasi-CW/alta potência); exemplos: até 30 W, 75 W, 100 W, 50 W (módulos visíveis)
• Duração do pulso: até ~1 ns (modelos selecionados); exemplos: 1,5 ns; 1–200 ns; 20–1000 ns; ~1,2 ns; 4,5 ns
• Energia do pulso: exemplos por família — ~18 μJ por pulso único (até 70 μJ em burst); 50–700 μJ; 100–500 μJ; alguns módulos de alta repetição/quasi-CW com poucos μJ
• Taxa de repetição: de 10 kHz a vários MHz (ex. 10–3500 kHz; QCW ~25–250 MHz; alguns módulos visíveis >10 MHz)
• Qualidade de feixe: M2 <1.2 em vários modelos pulsados; <1.6 em algumas variantes; BPP <6 mm·mrad para módulos visíveis especificados
• Refrigeração: ar ou água conforme o modelo; muitos módulos pulsados são refrigerados a ar
• Formatos: módulos e racks; parâmetros configuráveis para integração e produção
