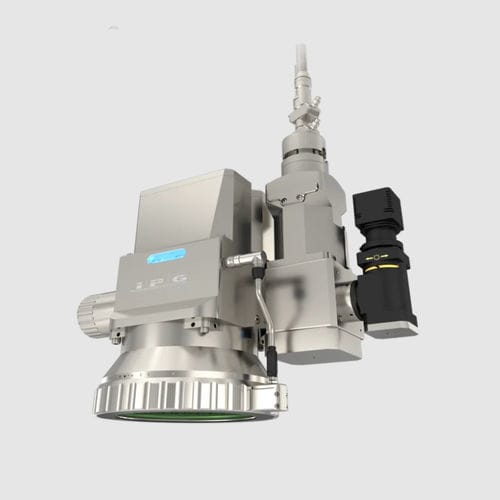

Cabeça de digitalização a laser 3D IPG series

2DXYXYZ

Visão geral
As cabeças de varredura a laser (2D e 3D) direcionam feixes laser por reflexão em espelhos para escanear uma área de trabalho. A varredura rápida e precisa reduz o movimento necessário do sistema e aumenta o rendimento do processo. Os scanners IPG integram-se com lasers IPG para aplicações industriais como soldagem, corte, limpeza, ablação, marcação e manufatura aditiva.

Principais características

• Capacidade de potência (multimodo): até 2 kW (mid-power), até 6 kW (D20), até 12 kW (D33 / 3D)
• Proteção de entrada: IP67 disponível em modelos de maior potência
• Abertura livre: 12 mm, 20 mm, 33 mm
• Largura do campo de varredura: até ~320 mm (lentes wide-field disponíveis)
• Formas de campo: campos quadrados e retangulares

Lente de grande campo
Campos de varredura mais largos aumentam a área de processamento a laser, permitindo mais cortes, soldaduras ou limpezas mais amplas por posição e reduzindo o movimento global do sistema. Lentes de grande campo quadradas e retangulares estão disponíveis conforme os requisitos da aplicação.

Centro de Controlo de Integração

• Conexões diretas ao scanner, laser, robot/PLC (Fieldbus), PC e medição de soldadura LDD
• Suporte a Fieldbus industrial: Profinet, Ethernet/IP, EtherCAT
• Pacote de cabos industriais e múltiplas opções de montagem

Famílias de produtos e comparação
Mid-Power 2D Scanner — multimodo até 2 kW; abertura ~12 mm; exemplos de lentes: 100 mm (60×60 mm) até 420 mm (300×300 mm).
High-Power Laser Scanner (D20) — multimodo até 6 kW; abertura 20 mm; exemplos: 260 mm (112×112 mm), 500 mm (250×250 mm); IP67 em configurações selecionadas.
Ultra High-Power Laser Scanner (D33) — multimodo até 12 kW; abertura 33 mm; opções multi- e single-mode até 510 mm (campos até ~270×270 mm); IP67 disponível.
3D High-Power Laser Scanner — até 12 kW; abertura 33 mm; lentes selecionadas com curso Z típico ±6 mm a ±13 mm; detecção de contaminação da janela disponível em modelos de maior potência.

Notas
As especificações acima representam configurações típicas. Composições de lentes/campos e especificações personalizadas estão disponíveis conforme o modelo e a aplicação.

Especificações técnicas

• Aplicações: soldagem, corte, limpeza, ablação, marcação, manufatura aditiva
• Capacidade de potência: até 2 kW / 6 kW / 12 kW conforme a família
• Proteção de entrada: IP67 em modelos de alta potência selecionados
• Abertura livre: 12 mm, 20 mm, 33 mm
• Lentes de foco / campo XY: exemplos de 60×60 mm até ~300×300 mm (multimodo) e campos single-mode selecionados até ~270×270 mm
• Curso Z do foco: tipicamente ±6 mm a ±13 mm (dependente do modelo/lente)
• Lentes colimadoras: 50, 60, 85, 100, 120, 140, 160 mm (dependente do modelo)
• Distância de trabalho: até ~630 mm (dependente do modelo)
• Detecção de contaminação da janela: disponível em modelos de alta potência
• Integração: Centro de Controlo de Integração para Fieldbus, robot/PLC, laser e ligações de medição
