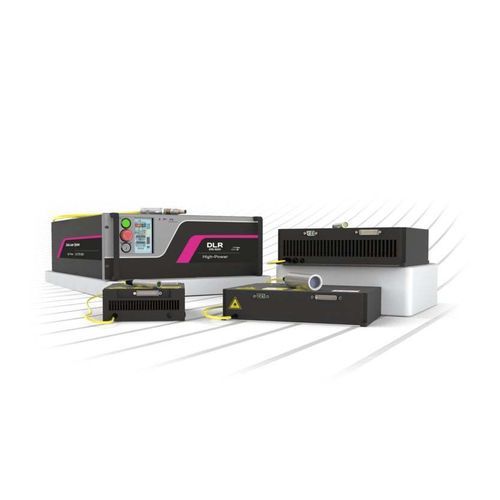

Módulo de díodo laser para aplicações médicas DL series

para bombeamento ópticopara a soldagem de plásticosde díodo

Visão geral
Os módulos e unidades em rack de lasers de diodo IPG combinam diodos de emissor único confiáveis com fibras de entrega para fornecer soluções integradas de laser de diodo para OEMs e usuários finais. Oferecidos como módulos DLM compactos para OEM e unidades rack DLR prontas para o usuário final, incluem opções de saída por colimador ou fibra nua e laser guia vermelho opcional.

Principais tipos de produto

• DLM (Módulos de Laser de Diodo): módulos turnkey para OEM com eletrônica de acionamento e refrigeração integradas; disponíveis com colimador ou terminação de fibra nua; laser guia vermelho opcional.
• DLR (Unidades rack de Laser de Diodo): sistemas montados em rack de alta luminosidade que usam combinação diodo‑para‑fibra de emissores únicos selados; prontos para uso em aplicações industriais.

Descrição funcional
Estes lasers de diodo oferecem várias configurações de saída e recursos integrados para simplificar a integração do sistema. Módulos DLM são componentes OEM compactos que requerem apenas uma fonte de alimentação CC externa. Unidades rack DLR são sistemas completos com comprimentos de onda estabilizados, larguras de linha estreitas, emissores selados e refrigeração por ar ou água selecionável. As unidades são compactas, de baixa manutenção e energeticamente eficientes.

Aplicações

• Tratamento térmico e endurecimento de metais
• Soldagem de plásticos
• Aplicações médicas
• Bombeamento óptico de lasers

Comparação (resumo)
Comprimento de onda | Série DLM | Série DLR
Intervalo de comprimento de onda | 915–970 nm | 970 ou 976 nm
Potência de saída | até 2 kW | até 2 kW
Modulação | até 50 kHz | até 50 kHz
Diâmetro do núcleo da fibra de saída | 150–200 μm | 110–400 μm
Refrigeração | Ar | Ar ou Água

DLM (Módulos de Laser de Diodo)
Módulos OEM compactos com eletrônica de acionamento e refrigeração integradas; disponíveis com colimador ou terminação de fibra nua e laser guia vermelho opcional. Projetados para integração OEM flexível; requerem fonte de alimentação CC externa.

DLR (Unidades rack de Laser de Diodo)
Unidades rack de alta luminosidade com combinação diodo‑para‑fibra de emissores únicos selados. Sistemas prontos para o usuário com design industrial, comprimentos de onda estabilizados, larguras de linha estreitas e eficiência energética tip. >40%.

Especificações técnicas

• Comprimentos de onda: tip. 915–976 nm (DLM: 915–970 nm; DLR: 970 ou 976 nm)
• Potência máxima de saída: até 2 kW
• Modulação: até 50 kHz
• Diâmetro do núcleo da fibra de saída: DLM 150–200 μm; DLR 110–400 μm
• Refrigeração: DLM – ar; DLR – ar ou água
• Opções de saída: colimador ou terminação de fibra nua; lasers guia vermelho opcionais
• Eletrônica e refrigeração: DLM incluem eletrônica de acionamento e refrigeração integradas; DLR são sistemas rack completos
• Desempenho: comprimentos de onda estabilizados, larguras de linha estreitas e alta eficiência energética (DLR tip. >40%)
