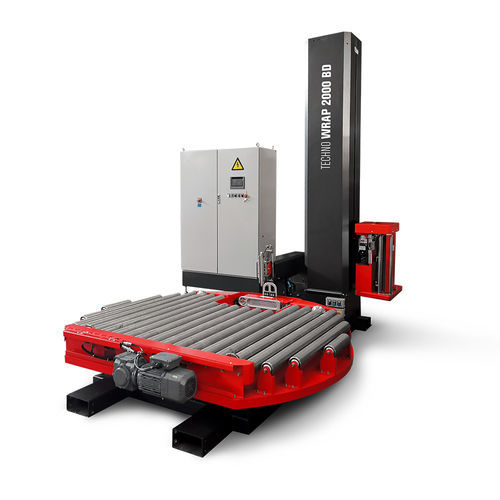

Envolvedora com plataforma giratória Techno Wrap 2000 BD

automáticacom roloscom rolos motorizados

Descrição
O Techno Wrap 2000 BD é uma envolvedora automática em linha projetada para integração em linhas de produção e para manuseio automatizado de paletes. Equipada com PLC SIEMENS e ecrã tátil a cores de 7,2", dispõe de unidade pneumática de soldagem por contraste, alimentação automática do filme, corte e soldagem automáticos, sensores fotoelétricos para deteção de entrada/saída e altura do palete e anel giratório com roletes motorizados para avanço. Permite armazenar até 15 programas; o modo trânsito possibilita operação na linha sem executar o ciclo de envolvimento.

5 motivos para escolher esta máquina

• Suporte técnico dedicado para aquisição e integração
• Concebida para operações de embalagem automáticas em linha
• Garantia de 12 meses nas peças de substituição
• Arranque rápido e memorização de 15 programas
• Fabricante com mais de 35 anos de experiência no mercado

Descrição do produto
O comando é efetuado por um PLC SIEMENS com ecrã tátil 7,2" que inclui autodiagnóstico e funções manuais. Funções automáticas: carrinho de pré-estiramento motorizado com vincagem do filme no fim de ciclo, unidade pneumática de fixação e soldagem sobre placa de contraste, corte e soldagem automáticos, avanço automático por roletes motorizados. Estão disponíveis proteções perimetrais (portas com bloqueio, barreiras de segurança) para instalações conformes CE.

Dados técnicos
Tensão de alimentação: 380 V 3 fases
Frequência: 50/60 Hz
Potência instalada: 1,6 kW
Dimensões máquina: L 2900 x W 2000 x H 3150 mm
Peso máquina: 1400 kg
Diâmetro do prato: 2000 mm
Velocidade de rotação da mesa: 0–10 rpm
Altura padrão transportador de rolos: 460 mm (outras alturas sob consulta)
Dimensões máximas produto no prato: C 1000 x L 1200 mm
Altura útil: H 2200 mm
Peso máximo produto: 2000 kg

Características principais

• Estrutura em chapa de aço pintada
• Transmissão do carro de bobina com cinemática por corrente
• Carro de pré-estiramento motorizado a relação fixa
• Sistema pneumático de fixação, corte e soldagem por contraste
• Gestão via PLC e ecrã tátil com autodiagnóstico
• Alarme sonoro e visual no início do ciclo; emergência e rearmamento conformes CE
• Inversor para arranque progressivo e paragem indexada da mesa
• Componentes elétricos Schneider; sensores Pepperl+Fuchs
• Modos manual e automático; operação não assistida possível

Parâmetros ajustáveis a partir do painel

• Rotações na base e no topo do palete
• Velocidade de rotação da mesa (0–10 rpm)
• Velocidade de subida/descida do carro
• Número de ciclos completos
• Posicionamento e desaceleração da mesa no fim de ciclo
• Regulação digital da borda do filme
• Parâmetros de soldagem e corte do filme
• Tempo de sopro para eliminação da cauda e velocidade de alimentação do filme
• Regulação da velocidade da ralla e E/S para autodiagnóstico

Características do produto processável

• Dimensões máximas no prato: C 1000 x L 1200 mm
• Altura útil: H 2200 mm
• Peso máximo suportado: 2000 kg

Características do rolo de filme

• Diâmetro externo máximo: 280 mm
• Diâmetro interno do núcleo: 76 mm
• Altura do filme: 500 mm
• Peso máximo do carretel: 16 kg
• Espessura do filme aceite: 12–35 µm

Especificações técnicas

• Modelo: Techno Wrap 2000 BD
• PLC: SIEMENS com ecrã tátil 7,2"
• Memória: até 15 programas
• Prato Ø 2000 mm; mesa motorizada tipo roletes
• Potência: 1,6 kW · 380 V 3~ · 50/60 Hz
