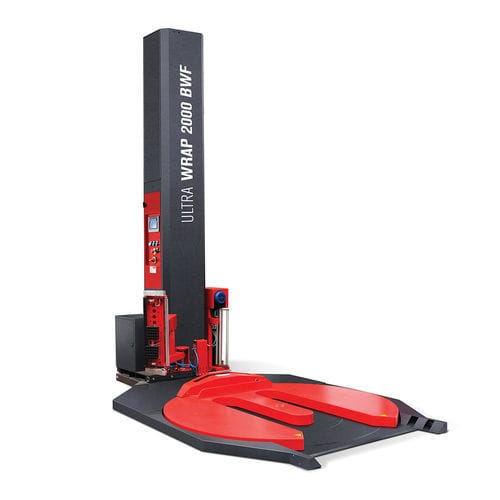

Envolvedora com plataforma giratória Ultra Wrap 2000 BWF

automáticatotalmente automáticacom sistema de freio mecânico

Descrição
O Ultra Wrap 2000 BWF é uma envolvedora automática de paletes de mesa aberta, concebida para entrada com transpalete e para embalar de forma totalmente automática sem operador. Inclui um carro de pré-estiramento motorizado com relações fixas (200% padrão), prato giratório Ø1650 mm e velocidade de rotação ajustável até 12 rpm. Potência instalada: 1,25 kW.

Funções principais e vantagens

• Configuração de mesa aberta para acesso direto com transpalete, facilitando integração em linhas de produção e armazém
• Unidade de fixação, corte e selagem da extremidade que prende, corta e sela o filme
• Carro de pré-estiramento motorizado com relações fixas e opções de engrenagens intercambiáveis (100%, 150%, 200%, 250%)
• Gestão por PLC e ecrã tátil a cores de 7,2" para programação de ciclos e recuperação de parâmetros
• Parâmetros de embalagem ajustáveis (velocidade da mesa, velocidades do carro, número de ciclos) para requisitos de estabilidade da carga
• Dispositivos de segurança: paragem de segurança na base do carro, dispositivo de engate/desengate do travão, alarme sonoro e visual no início do ciclo

Características técnicas

• Diâmetro do prato (padrão): 1650 mm, adequado para entrada com transpalete
• Dimensões processáveis (pegada): C 1000 x L 1200 mm; altura útil H 2500 mm (outras secções podem indicar até 2600 mm)
• Peso máximo na placa: 1200 kg
• Velocidade de rotação da mesa: ajustável, até 12 rpm
• Velocidade subida/descida do carro: 1,4 / 4 m/min
• Estrutura em chapa de aço pintada; transmissão por cinemática de corrente
• Corte e soldagem do filme com controlo de temperatura; ciclo de enrolamento ativável por comando rádio
• Inversor para arranque progressivo e paragem indexada da mesa; botão de reset conforme CE

Ajustes via painel tátil

• Ajuste digital das rotações de base e topo
• Ajuste digital da velocidade de rotação da mesa (0–10 rpm configurável)
• Ajuste da altura do carro e velocidades de subida/descida
• Ajuste do número de ciclos completos e recuperação de até 10 ciclos memorizados
• Ajuste de posição e desaceleração da mesa no final do ciclo
• Ajuste digital da borda do filme e velocidade de alimentação
• Ajuste dos parâmetros de soldadura e corte e tempo de sopro para eliminação da cauda
• Ajuste da velocidade da rala e E/S para autodiagnóstico

Ciclos selecionáveis

• Ciclo de subida e descida
• Ciclo subida/descida para alimentador de folhas
• Ciclo subida/descida com reforço
• Até 10 ciclos recuperáveis no painel para diferentes produtos

Características do produto a embalar

• Dimensões máximas do produto (pegada): C 1000 x L 1200 mm
• Altura útil: H 2500 mm
• Peso máximo do produto: 1200 kg

Características do rolo de filme

• Diâmetro exterior máximo: 280 mm
• Diâmetro interno do núcleo: 76 mm
• Altura do filme: 500 mm
• Peso máximo do carretel: 16 kg
• Espessura do filme: 12–35 µm

Certificações, serviço e dados técnicos

• Tensão de alimentação: 220 V monofásico; frequência 50/60 Hz; potência instalada 1,25 kW
• Pressão de ar requerida: 0,49–0,63 MPa
• Dimensões máquina: L 2950 x W 1650 x H 2700 mm; peso: 800 kg
• Leitura de produto padrão: fotocélula (opções como acessórios disponíveis)
• Dispositivos de segurança conformes CE; suporte técnico disponível; garantia de 12 meses para peças
