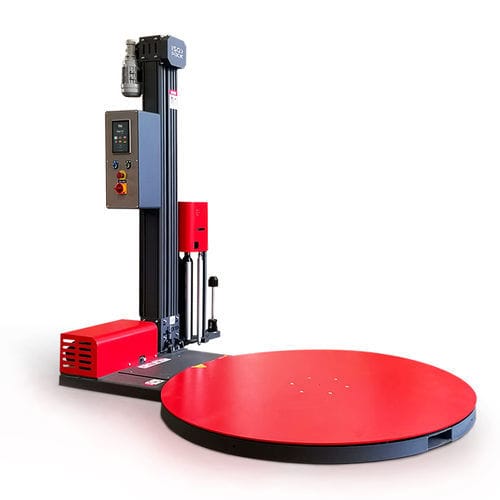

Envolvedora com plataforma giratória E-WRAP 1000B

semiautomáticapara uso industrialcom filme estirável

Resumo
O E‑Wrap 1000B é uma máquina semiautomática de embalamento com filme stretch e mesa rotativa, equipada com um sistema de controlo electrónico avançado com placa dedicada e ecrã tátil a cores de 7". Inclui um carrinho de pré‑estiramento motorizado com relações fixas, 6 receitas configuráveis, diagnóstico E/S em tempo real e um registo integrado de estatísticas, tempos e paletes processadas.

Principais vantagens

• Carrinho de pré‑estiramento motorizado com relações fixas para tensão consistente do filme e estabilização uniforme das paletes
• Ecrã tátil colorido de 7" intuitivo com gestão de receitas e diagnósticos guiados
• Seis receitas de trabalho personalizáveis para aplicações standard
• Placa electrónica integrada que monitoriza fases e reporta anomalias em tempo real
• Concebida para uso industrial com 12 meses de garantia nas peças sobresselentes

Funcionalidade do ecrã tátil
A partir do ecrã gráfico tátil de 7" o operador pode configurar e armazenar parâmetros de enrolamento e aceder a secções administrativas, estatísticas e de diagnóstico técnico. Parâmetros: número de voltas na base/topo, ciclos de subida/descida do carrinho, velocidade da mesa giratória, velocidade do carrinho e tempo de leitura da fotocélula para descarga do filme. O ecrã fornece resolução de problemas guiada, histórico de alarmes e arquivo de manutenção.

Informação do produto (valores chave)
Tamanho máquina: L 2300 x W 1500 x H 2680 mm
Peso máquina: 450 kg
Diâmetro prato: 1500 mm
Velocidade rotação mesa: 0 – 12 rpm
Tensão alimentação: 220 V monofásico
Frequência: 50 / 60 Hz
Potência instalada: 1.2 kW
Pré‑estiramento filme: Motorizado (relações fixas)
Dimensões máximas bobine: H 500 mm Ø 280 mm
Espessura filme: 12 – 35 µm

Características técnicas

• Estrutura em aço e alumínio
• Coluna em alumínio extrudado articulada à base para instalação rápida
• Carrinho movido por cinemática de dupla corrente
• Gestão por placa integrada controlada por ecrã tátil 7"
• Dispositivo de paragem de segurança na base do carrinho (conformidade CE)
• Indicador de alarme tricolor no topo da coluna
• Diagnóstico guiado de avarias a partir do ecrã
• Iniciar/parar/reiniciar por ecrã ou botões físicos
• Botão de emergência e reinicialização conforme CE
• Sistema de arranque progressivo e paragem indexada da mesa
• Estatísticas, tempos e contagem de paletes processadas
• Modo manual disponível
• Retoma do enrolamento após reinício de erro ou troca de bobine
• Configuração de 6 receitas funcionais

Definições do painel de controlo (exemplos)

• Número de ciclos de enrolamento
• Velocidade de rotação da mesa 0–12 rpm
• Ajustes de sangria e pré‑estiramento do filme
• Ajuste do pré‑estiramento do filme
• Número de voltas na base e no topo da palete
• Velocidade subida/descida do carrinho (independente) 0–5,9 m/min

Características dos produtos trabalháveis

• Dimensões máx produto (mesa standard 1500 mm): C 800 x L 1200 mm
• Altura útil de enrolamento: H 2200 mm (coluna standard)
• Peso máximo do produto: 1500 kg

Opcionais

• Mesa 1650 mm (para paletes 1000 x 1200 mm)
• Rampa de acesso (para mesa 1500 mm)
• Rampa de acesso (para mesa 1650 mm)
• Coluna alongada para altura útil 2600 mm
• Fotocélula para leitura de produtos pretos

Especificações técnicas (resumo)

• Modelo: E‑Wrap 1000B
• Tamanho máquina: L 2300 x W 1500 x H 2680 mm
• Peso máquina: 450 kg
• Diâmetro prato padrão: 1500 mm (opcional 1650 mm)
• Capacidade mesa: 1500 kg
• Velocidade rotação mesa: 0 – 12 rpm
• Tensão alimentação: 220 V monofásico
• Frequência: 50 / 60 Hz
• Potência instalada: 1.2 kW
• Velocidade carrinho (subida/descida): 0 – 5,9 m/min
• Pré‑estiramento filme: Motorizado (relações fixas)
• Dimensões máx bobine: Ø ext. 280 mm; altura 500 mm; núcleo 76 mm; peso máx 16 kg
• Espessura filme: 12 – 35 µm
