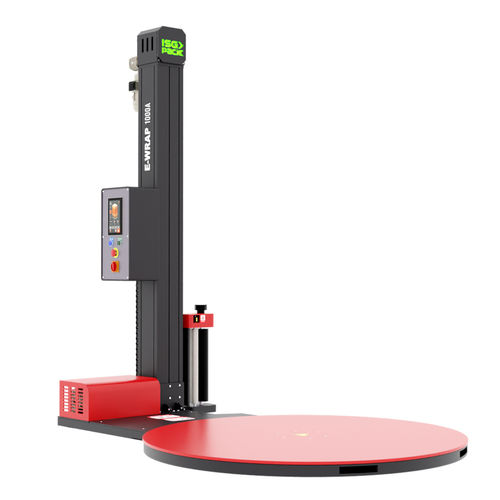

Envolvedora com plataforma giratória E-Wrap 1000A

semiautomáticacom filme estirávelcom touch screen

Resumo
A E-Wrap 1000A é uma embaladora de paletes semiautomática da ISGPACK concebida para operações padrão de embalagem. Posicionada como o modelo económico da gama, integra um ecrã tátil gráfico de 7,2" e uma placa de controlo integrada. A informação do produto refere tanto "6 receitas de trabalho personalizáveis" como, noutra secção, a possibilidade de configurar "8 receitas"; ambas as menções são reproduzidas aqui.

Funcionalidade do ecrã tátil

• Ecrã tátil gráfico a cores de 7,2" para gestão da máquina.
• Gerir e armazenar parâmetros de embalagem: número de voltas de filme no topo e na base da palete, ciclos de subida/descida do carrinho, velocidade do prato giratório, velocidade de subida/descida do carrinho, tempo de leitura da fotocélula para descarga do filme.
• Secções para operações manuais, definições administrativas, registo estatístico (tempos e número de paletes processadas) e monitorização técnica (sinais E/S, histórico de alarmes, arquivo de manutenção).

Sistema integrado e monitorização
A placa de controlo integrada monitoriza continuamente as operações e assinala visualmente anomalias. Um indicador luminoso tricor na coluna informa sobre o estado da máquina (movimento, parado, erro/emergência). O ecrã tátil disponibiliza assistência guiada para resolução de avarias.

Características gerais
A máquina dispõe de um prato giratório Ø1500 mm, capacidade máxima de carga de 1500 kg e uma coluna padrão que permite ao carrinho porta-bobine alcançar uma altura de enrolamento de 2200 mm. A rotação é acionada por um mecanismo de corrente e monitorizada por sensor de indução magnética. O carrinho utiliza um sistema de tensão do filme por fricção mecânica e uma célula fotoelétrica para deteção do produto.

Características técnicas

• Estrutura da máquina em aço e alumínio.
• Coluna de alumínio extrudido articulada à base para instalação rápida.
• Carrinho acionado por cinemática de corrente dupla.
• Gestão pela placa integrada controlada via ecrã tátil a cores 7,2".
• Dispositivo de paragem de segurança na base do carrinho conforme CE.
• Indicador de alarme tricor no topo da coluna.
• Resolução guiada de avarias desde o ecrã tátil.
• Arranque, paragem ou reinício a partir do ecrã ou botões físicos.
• Tensionamento do filme por embraiagem mecânica no carrinho.
• Botão de emergência e de reinicialização conforme normas CE.
• Arranque progressivo e paragem indexada da mesa.
• Estatísticas, tempos e número de paletes processadas registados.
• Modo manual e retomada do enrolamento após reinicialização de erro ou troca de bobine.
• Configuração de 6 (e noutra secção 8) receitas de trabalho para diferentes produtos.

Configurações do painel de controlo

• Número de ciclos de enrolamento.
• Velocidade de rotação do prato: 0–12 rpm.
• Ajustes de sangramento/tensão do filme.
• Número de voltas de filme na base e no topo da palete.
• Velocidade de subida/descida do carrinho (independente) 0–5,9 m/min.

Ciclos selecionáveis

• Subida e descida do carrinho.
• Apenas elevação do carrinho.

Características dos produtos processáveis

• Dimensões máximas na base (mesa padrão 1500 mm): L 800 x W 1200 mm.
• Altura útil de enrolamento: H 2200 mm (coluna padrão).
• Peso máximo do produto: 1500 kg.
• Diâmetro do prato: 1500 mm.

Características do rolo de filme

• Diâmetro exterior máximo do rolo: 280 mm.
• Diâmetro interno do núcleo: 76 mm.
• Altura do filme: 500 mm.
• Peso máximo do rolo: 16 kg.
• Espessura de filme aceitável: 12–35 µm.

Opcionais

• Mesa 1650 mm (para paletes 1000 x 1200 mm).
• Rampa de acesso (para mesa 1500 mm).
• Rampa de acesso (para mesa 1650 mm).
• Coluna alongada para altura útil 2600 mm.
• Fotocélula para leitura de produtos pretos.

Informações do produto
Tamanho máquina: L 2300 x W 1500 x H 2680 mm
Peso máquina: 450 kg
Diâmetro prato: 1500 mm
Velocidade rotação prato: 0 – 12 rpm
Tensão alimentação: 220 V monofásico
Frequência: 50 / 60 Hz
Potência instalada: 1.2 kW
Dimensões máximas bobine: H 500 mm Ø 280 mm
Espessura filme: 12 – 35 µm

Especificações técnicas

• Modelo: E-Wrap 1000A
• Tamanho máquina: L 2300 x W 1500 x H 2680 mm
• Peso: 450 kg
• Diâmetro prato: 1500 mm
• Capacidade máxima mesa: 1500 kg
• Velocidade rotação: 0–12 rpm
• Tensão alimentação: 220 V monofásico
• Frequência: 50/60 Hz
• Potência instalada: 1.2 kW
• Velocidade subida/descida do carrinho: 0–5,9 m/min
• Dimensões máximas bobine: H 500 mm, Ø 280 mm (núcleo 76 mm), peso máximo 16 kg
• Espessura filme compatível: 12–35 µm
