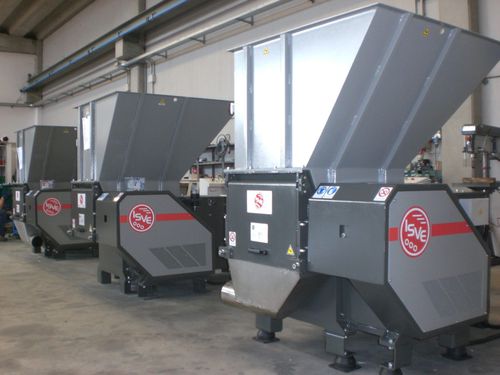

Triturador primário MS 22-60

de 1 eixode papelde pneus

Visão geral do produto
O triturador de eixo único MS 22-60 é concebido para a trituração de resíduos industriais de elevada consistência. Um empurrador hidráulico alimenta o material para um rotor porta-ferramentas para redução de dimensão. Crivos intercambiáveis permitem selecionar a granulometria final (14–35 mm).

Principais características:

• Potência do rotor: 18,5 kW (25 HP)
• Potência da unidade hidráulica: 2,2 kW (3 HP)
• Transmissão: por correias
• N.º de rotores: 1
• Diâmetro do rotor: 220 mm
• Comprimento do rotor: 600 mm
• Ferramentas reversíveis: 27 (4 faces utilizáveis)
• Velocidade do rotor: aprox. 85 rpm
• Câmara de corte: 600 x 700 mm
• Curso útil do empurrador: 500 mm
• Peso aproximado: 1.800 kg
• Produção indicativa: 200–400 kg/h
• Segurança: paragem de emergência, sistema de inversão da gaveta

Indicações de uso
Adequado para operação em linha ou autónoma em linhas de reciclagem e tratamento de resíduos. Recomendado para madeira, plásticos espessos, papel, documentos confidenciais, chapas extrudadas e pneus pequenos.

Construção do triturador

• Estrutura em aço soldado
• Suportes de rolamento com vedação contra pó e líquidos
• Rotor de grande espessura Ø220 mm × 600 mm com 23 placas porta-ferramenta e 27 ferramentas reversíveis em aço alto-ligado anti-desgaste
• 2 contra-facas ajustáveis (superior e inferior) em aço anti-desgaste
• Gaveta empurradora acionada hidraulicamente com curso útil de 500 mm
• Unidade hidráulica incluída
• Sistema de polias e correias para limitar esforços mecânicos causados por vibrações do rotor
• Motor principal multi-tensão/multi-frequência 18,5 kW (classe EFFICIENCY PREMIUM IE3) e motor de 2,2 kW para a unidade hidráulica
• Calha de carga superior em chapa soldada
• Crivos intercambiáveis que determinam a granulometria do material triturado

Características do sistema de controlo

• Quadro elétrico conforme normas CE com limitador de binário que inverte o sentido do rotor em caso de sobrecarga
• Módulo interno principal (LOGO SIEMENS) para controlo das periféricas
• Funções de paragem de emergência
• Execução conforme normas CE

Acessórios

• Crivos intercambiáveis (Ø 14, 16, 20, 25, 30, 35 mm)
• Gaveta conectável a sistema de aspiração (saída Ø160 mm)
• Gaveta coletora com 4 rodas giratórias, janela de inspeção em plexiglass, botões de fixação e micro de segurança
• Fecho superior da calha com janela lateral e vedações em borracha para evitar fugas durante a trituração
• Sistema de arrefecimento do rotor

Acessórios específicos para fresagem de cabos elétricos

• Placa de proteção do rotor (evita sobrecargas ao alimentar materiais em meada)
• Software de paragem do triturador em caso de sobrecarga do sistema de separação/refinador

Especificações técnicas

• Modelo: MS 22-60 IT
• Potência rotor: 18,5 kW (25 HP)
• Potência unidade hidráulica: 2,2 kW
• Transmissão: correias/polias
• Diâmetro rotor: 220 mm
• Comprimento rotor: 600 mm
• Ferramentas: 27 ferramentas reversíveis (4 faces utilizáveis)
• Velocidade rotor: ≈85 rpm
• Câmara de corte: 600 x 700 mm
• Curso empurrador: 500 mm
• Classe eficiência motor: PREMIUM (IE3)
• Peso: ≈1.800 kg
• Produção: 200–400 kg/h (consoante o material)
• Diâmetros de crivo disponíveis: 14, 16, 20, 25, 30, 35 mm
