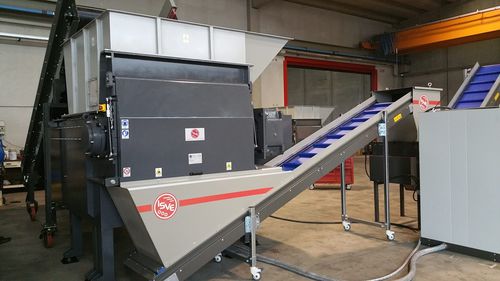

Triturador primário MS 40-140 IT

de 1 eixode papelde plástico

Descrição do produto
O triturador mono-eixo MS 40-140 IT foi concebido para o processamento de grandes volumes de resíduos industriais. A estrutura pesada em aço soldado e a tremonha de carregamento superior permitem a integração em linhas de produção contínuas. O empurrador hidráulico alimenta o material para um rotor porta-ferramentas onde ocorre a redução; peneiras intercambiáveis permitem selecionar a granulometria final.

Principais características

• Potência no rotor: 75 kW (100 CV)
• Opcional: 90 kW (120 CV)
• Potência da unidade hidráulica: 5,5 kW (7,5 CV)
• Transmissão: polias e correias
• Número de rotores: 1
• Diâmetro do rotor: 400 mm
• Comprimento do rotor: 1.300 mm
• Curso do empurrador: 800 mm
• Número de ferramentas reversíveis: 80
• Lados úteis das ferramentas: 4
• Facas fixas superiores: 5
• Facas fixas inferiores: 5
• Velocidade média do rotor: 73 rpm
• Peso: 6.200 kg
• Produção: aprox. 2,5–3,5 t/h
• Segurança: paragem de emergência, inversão da gaveta, acoplamento hidráulico

Notas explicativas
Máquina multipropósito de grandes dimensões, adequada para triturar uma vasta gama de materiais residuais. Pode ser instalada em linha para operação contínua. Aplicações recomendadas: pedaços de madeira, plásticos de grande espessura, papel, documentos confidenciais, chapas extrudadas, resíduos de borracha, paletes de madeira, etc.

Características do triturador

• Estrutura em aço soldado
• Suportes de rolamentos com sistema de vedação contra poeira e líquidos
• Rotor de grande espessura Ø 400 mm × 1.300 mm com 80 placas porta-ferramentas e 80 ferramentas anti-desgaste em liga elevada utilizáveis 4 vezes
• 10 contra-facas ajustáveis (5 superiores, 5 inferiores) em aço anti-desgaste
• Gaveta empurradora acionada hidraulicamente com curso útil de 800 mm e 2 cilindros
• Unidade hidráulica com bomba de engrenagens e radiador de arrefecimento de óleo
• Transmissão por polias e correias para proteger componentes mecânicos das vibrações do rotor
• Acoplamento hidráulico entre motor e grupo redutor
• 1 motor multi-tensão/multi-frequência 75 kW classe IE3 e 1 motor 5,5 kW para a unidade hidráulica
• Câmara de corte: 1.300 × 1.300 mm
• Tremonha em chapa soldada para carga superior
• Peneira intercambiável para definir a granulometria
• Sistema de descarga: a definir conforme instalação

Características do sistema de controlo

• Quadro elétrico conforme normas CE, com limitador de binário que inverte a direção do rotor em caso de sobrecarga
• PLC SIEMENS S7-1200 para controlo das periféricas
• Visor tátil 6" a cores para regulação dos parâmetros
• Software de autorregulação “AUTO TUNING ISVE”
• Software preparado para comando dos sistemas de carga, moinho e instalação de extração
• Funções de emergência para paragem da instalação
• ISVE MAINTENANCE PROGRAM: alerta de intervenções de manutenção
• Predisposição para assistência remota e SAFETY SERVER CONNECTION ISVE (supervisão em tempo real)
• Execução segundo normas CE

Acessórios

• ISVE Server Connect: ligação Internet para monitorização remota, ajuste de parâmetros e atualizações de software
• Peneiras intercambiáveis (Ø 14, 16, 20, 25, 30, 35 mm)
• Gaveta ligável a sistema de aspiração
• Sistema de arrefecimento do rotor
• Revestimento anti-desgaste para rotor

Acessórios específicos para trituração de cabos elétricos

• Placa de proteção do rotor (impede sobrecargas ao carregar meadas)
• Software de paragem do triturador em caso de sobrecarga do sistema de separação/refinador

Especificações técnicas

• Modelo: MS 40-140 IT
• Potência rotor: 75 kW (opcional 90 kW)
• Potência unidade hidráulica: 5,5 kW
• Transmissão: polias e correias
• Número de rotores: 1
• Rotor Ø × comprimento: 400 mm × 1.300 mm
• Curso empurrador: 800 mm (2 cilindros)
• Ferramentas: 80 ferramentas reversíveis, 4 lados utilizáveis
• Contra-facas: 10 reguláveis (5 sup./5 inf.)
• Rotações rotor: aprox. 73 rpm
• Peso: 6.200 kg
• Produção estimada: 2,5–3,5 t/h
• Câmara de corte: 1.300 × 1.300 mm
• Peneiras disponíveis: Ø 14, 16, 20, 25, 30, 35 mm
• Controlo: PLC SIEMENS S7-1200, ecrã 6", AUTO TUNING ISVE
• Normas: CE
