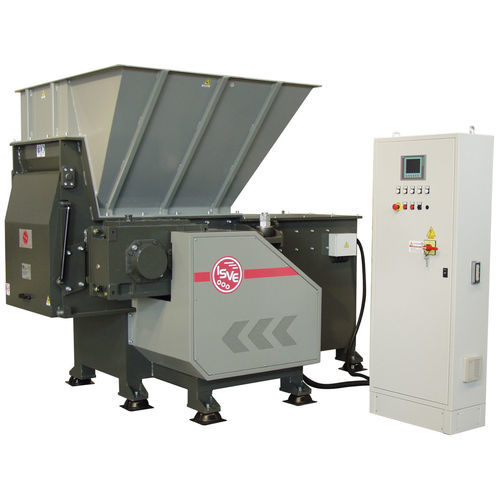

Triturador primário MS 40-80 IT

de 1 eixode papelde plástico

Visão geral
O triturador mono-eixo industrial MS 40-80 IT é projetado para o processamento contínuo de grandes volumes de resíduos industriais. Sua estrutura soldada e componentes reforçados permitem operação contínua, integrado em linha ou como unidade independente. Um empurrador acionado hidraulicamente alimenta o material no rotor porta-ferramentas que reduz a granulometria; telas intercambiáveis definem a fração final.

Principais características:

• Potência instalada no rotor: 37 kW (50 HP)
• Potência da unidade hidráulica: 4 kW (5,4 HP)
• Tipo de transmissão: polias e correias
• Número de rotores: 1
• Diâmetro do rotor: 400 mm
• Comprimento do rotor: 700 mm
• Curso do empurrador: 800 mm (hidráulico)
• Ferramentas reversíveis: 44 (4 faces utilizáveis)
• Facas fixas superiores: 3
• Facas fixas inferiores: 3
• Velocidade média do rotor: 73 rpm
• Peso: 4.460 kg
• Capacidade de produção: 800–1.200 kg/h (indicativa)
• Dispositivos de segurança: parada de emergência, sistema de inversão da gaveta

Notas de aplicação
Equipamento de grande formato e polivalente, adequado para aparas de madeira, plásticos espessos, papel, documentos confidenciais, chapas extrudadas, borracha e resíduos industriais semelhantes. Indicada para integração em linhas de produção contínuas.

Detalhes de construção do triturador

• Estrutura em aço soldado montada sobre suportes antivibração
• Suportes de rolamento com vedação contra pó e líquidos
• Rotor de seção espessa Ø 400 mm × 700 mm com 44 chapas porta-ferramentas e 44 ferramentas reversíveis resistentes ao desgaste
• Seis contra-facas ajustáveis (3 superiores, 3 inferiores) em aço anti-desgaste de alta liga
• Gaveta empurradora hidráulica com 800 mm de curso útil
• Unidade hidráulica com bomba de engrenagens e radiador de óleo; componentes de fabricante nacional de primeira linha
• Sistema de transmissão por polias e correias para mitigar danos mecânicos por vibrações
• Um motor multi-tensão, multi-frequência de 37 kW (IE3) para o rotor e um motor de 4 kW para a unidade hidráulica
• Câmara de corte: 700 × 1250 mm
• Calha superior em chapa soldada para carregamento por cima
• Tela intercambiável para definir o tamanho do material triturado
• Sistema de descarga: a definir

Sistema de controlo

• Quadro elétrico conforme normas CE com limitador de torque que inverte a rotação do rotor em caso de sobrecarga
• PLC SIEMENS S7-1200 para controlo das periféricas
• Ecrã táctil a cores 6" para ajuste de parâmetros
• Software de auto-regulação: "AUTO TUNING ISVE"
• Software preparado para controlar sistemas de carga, triturador e planta de sucção
• Funções de paragem de emergência e segurança
• ISVE MAINTENANCE PROGRAM: alertas de manutenção programada
• Predisposição para assistência remota e "SAFETY SERVER CONNECTION ISVE" (supervisão em tempo real)
• Execução conforme normas CE

Acessórios

• ISVE Server Connect: monitorização remota e ajuste de parâmetros via servidor ISVE
• Telas intercambiáveis (Ø 14, 16, 20, 25, 30, 35 mm)
• Gaveta conectável a sistemas de sucção
• Fecho superior da calha com janela lateral e vedações em borracha para reduzir fugas
• Sistema de arrefecimento do rotor
• Revestimento resistente ao desgaste para o rotor

Acessórios específicos para moagem de cabos elétricos

• Placa de proteção do rotor para evitar sobrecargas ao alimentar materiais em meada
• Software de paragem em caso de sobrecarga do sistema de separação/refinador

Especificações técnicas

• Modelo: MS 40-80 IT (VERSÃO 2022)
• Potência rotor: 37 kW (50 HP)
• Potência unidade hidráulica: 4 kW
• Transmissão: polias e correias
• Rotor: Ø 400 mm, comprimento 700 mm, 44 ferramentas reversíveis (4 faces utilizáveis)
• Contra-facas: 6 ajustáveis (3 superiores, 3 inferiores)
• Curso do empurrador: 800 mm (hidráulico)
• Câmara de corte: 700 × 1250 mm
• Velocidade média do rotor: 73 rpm
• Peso: 4.460 kg
• Produção: 800–1.200 kg/h (indicativa)
• Normas: CE
• Controlo: PLC SIEMENS S7-1200, ecrã táctil 6", AUTO TUNING ISVE, ISVE MAINTENANCE PROGRAM, predisposição assistência remota
