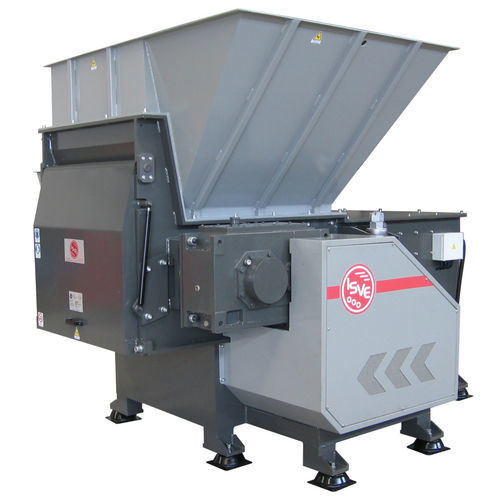

Triturador primário MS 40-100 IT

de 1 eixode papelpara cabos

Descrição
O triturador de eixo único MS 40-100 IT foi projetado para o processamento industrial contínuo de grandes volumes de resíduos. Uma gaveta empurradora acionada hidraulicamente alimenta o material para um rotor porta-ferramentas que reduz o tamanho por cisalhamento e impacto. Uma peneira intercambiável define a granulometria final. A estrutura soldada e a transmissão por correias reduzem as tensões mecânicas em operações intensivas.

Principais características

• Potência do rotor: 45 kW (60 HP)
• Potência da unidade hidráulica: 4 kW (≈5,4 HP)
• Transmissão: por correias
• Número de rotores: 1
• Diâmetro do rotor: 400 mm
• Comprimento do rotor: 900 mm
• Curso do empurrador (útil): 800 mm
• Número de ferramentas reversíveis: 52 (4 faces utilizáveis)
• Facas fixas superiores: 3
• Facas fixas inferiores: 3
• Velocidade média do rotor: 73 rpm
• Peso: 4.620 kg
• Capacidade de produção: aprox. 1–1,5 t/h
• Dispositivos de segurança: parada de emergência, sistema de inversão da gaveta

Aplicações recomendadas
Adequado para fragmentação de diversos materiais em linhas industriais: aparas de madeira, peças plásticas espessas, papel e documentos confidenciais, chapas extrudadas, resíduos de borracha, cabos elétricos (com acessórios específicos) e outros resíduos volumosos.

Construção do triturador

• Estrutura em aço soldado projetada para trabalho pesado
• Suportes de rolamentos com vedação contra poeira e líquidos
• Rotor de grande espessura Ø400 mm × 900 mm com 52 placas porta-ferramentas e 52 ferramentas anti-desgaste de alta liga (4 faces utilizáveis)
• Seis contra-facas ajustáveis (3 superiores, 3 inferiores) em aço anti-desgaste
• Gaveta empurradora acionada hidraulicamente com curso útil de 800 mm
• Unidade hidráulica com bomba de engrenagens e radiador de arrefecimento de óleo
• Sistema de transmissão por polias e correias para isolar componentes mecânicos das vibrações do rotor
• Motor principal multi-tensão/multi-frequência 45 kW (IE3) e motor de 4 kW para a unidade hidráulica
• Câmara de corte: 900 × 1250 mm
• Funil em chapa soldada para carga superior
• Peneira intercambiável para definir o tamanho do fragmento
• Sistema de descarga: dependente da configuração

Sistema de controlo

• Quadro elétrico conforme normas CEE com limitador de binário que inverte a direção do rotor em caso de sobrecarga
• PLC SIEMENS S7-1200 para controlo das periferias
• Ecrã tátil colorido de 6" para ajuste de parâmetros
• Software de autorregulação: AUTO TUNING ISVE
• Software preparado para controlar sistema de carga, triturador e planta de sucção
• Funções de paragem de emergência
• ISVE MAINTENANCE PROGRAM: alertas de manutenção no ecrã
• Predisposição para assistência remota e SAFETY SERVER CONNECTION ISVE (monitorização em tempo real)
• Execução segundo normas CE

Acessórios

• ISVE Server Connect: monitorização remota e ajuste/atualização de parâmetros via Internet
• Peneiras intercambiáveis (Ø: 14, 16, 20, 25, 30, 35 mm)
• Gaveta conectável a sistema de sucção
• Fecho superior da tremonha com janela lateral e tiras de borracha para evitar fugas
• Sistema de arrefecimento do rotor
• Revestimento resistente ao desgaste para rotor

Acessórios específicos para trituração de cabos elétricos

• Placa de proteção do rotor para evitar sobrecarga ao carregar materiais em meadas
• Software de paragem do triturador em caso de sobrecarga do sistema de separação ou moinho refinador

Especificações técnicas

• Modelo: MS 40-100 IT (VERSÃO 2022)
• Potência rotor: 45 kW (60 HP)
• Potência unidade hidráulica: 4 kW
• Transmissão: por correias
• Diâmetro rotor: 400 mm
• Comprimento rotor: 900 mm
• Curso empurrador: 800 mm
• Ferramentas reversíveis: 52 (4 faces utilizáveis)
• Facas fixas: sup. 3 / inf. 3
• Regime rotor (médio): 73 rpm
• Câmara de corte: 900 × 1250 mm
• Peso: 4.620 kg
• Produção: aprox. 1–1,5 t/h
• Normas: CE
