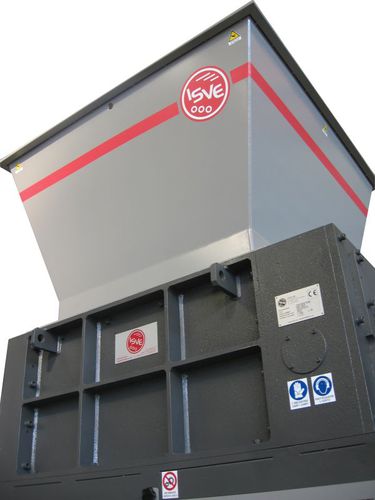

Triturador de 4 eixos 140-100S

de papelde metalde pneus

Principais características:

• Configuração de quatro eixos: 2 eixos de corte + 2 eixos de alimentação
• Câmara de corte: 1000×1400 mm
• Potência instalada: 44 kW (22 kW + 22 kW) — alternativa: 60 HP (30+30 HP)
• Transmissão: por engrenagens, banho de óleo com engrenagens e pinhões em aço
• Eixos de corte: 2
• Cortadores endurecidos: 35 unidades, espessura 40 mm
• Eixos de alimentação: 2
• Discos de alimentação: 35
• Velocidade média dos cortadores: 18 rpm
• Capacidade de produção: aprox. 2–3,5 t/h (depende do material e granulometria)
• Segurança: paragem de emergência, contacto de fecho da calha (micro de segurança na porta frontal opcional)
• Fabricado segundo normas CE

Acessórios a pedido:

• Calha intercambiável (alimentação frontal ou superior)
• Tela / crivo intercambiável para definição da granulometria
• Base personalizada sob encomenda

Recomendações de uso:
Triturador de classe médio-pesada, multiusos, adequado para processar uma ampla gama de resíduos e materiais volumosos. Projetado para integração em linha e operação contínua. Recomendado para madeira de grandes dimensões, paletes, trapos, plásticos, couros, pneus, papel, cartão, embalagens, fitas de polietileno, filmes plásticos, garrafas PET, recipientes metálicos, estofados, faesite, para-choques, lonas enceradas, documentação, sucata plástica, rebarbas de extrusão, etc.

Características do triturador:

• Estrutura: quadro em chapa de aço eletrossoldada de grande espessura
• Suportes de rolamentos: alojamentos com rolamentos de rolos e vedação contra poeira e líquidos
• Placas laterais resistentes ao desgaste, intercambiáveis, com vão separando a câmara de corte das flanges dos rolamentos
• Eixos reforçados com 35 cortadores especiais em aço anti-desgaste e 35 discos de alimentação para facilitar a agarragem de peças volumosas
• Espessura das ferramentas: 40 mm
• Disposição escalonada dos dentes para melhor apreensão e progressão de corte
• 2 redutores epicicloidais com eixos paralelos ao eixo dos cortadores
• 2 motores 22 kW multi-tensão/multi-frequência, classe eficiência PREMIUM (IE3)
• Sistema de transmissão em banho de óleo com engrenagens e pinhões em aço
• Barra de proteção para os motores elétricos
• Câmara de corte: 1400×1000 mm
• Calha em chapa eletrossoldada para carga frontal ou superior
• Base equipada com gaveta conectável a sistema de aspiração / correia transportadora ou 3 redes de proteção com portinhola frontal e micro de segurança
• Peso aproximado: 6,5 t

Características do sistema de controlo:

• Quadro elétrico conforme normas CEE/CE com limitador de binário que inverte o movimento dos cortadores em caso de sobrecarga
• PLC SIEMENS S7-1200 para controlo das periféricas
• Ecrã tátil 6" a cores para regulação dos parâmetros
• Software preparado para comandar sistemas de alimentação, o triturador e a instalação de aspiração
• Funções de emergência para paragem segura do sistema
• ISVE MAINTENANCE PROGRAM: avisos de manutenção apresentados no ecrã
• Predisposição para assistência remota e "SAFETY SERVER CONNECTION ISVE" (supervisão em tempo real via servidor ISVE)
• Execução conforme normas CE

Especificações técnicas:

• Modelo: 140-100S
• Câmara de corte: 1000×1400 mm
• Potência instalada: 44 kW (22+22 kW) — alternativa: 60 HP (30+30 HP)
• Transmissão: engrenagens em banho de óleo
• Eixos de corte: 2
• Cortadores endurecidos: 35 (espessura 40 mm)
• Eixos de alimentação: 2
• Discos de alimentação: 35
• Velocidade média: 18 rpm
• Produção aproximada: 2–3,5 t/h
• Peso aproximado: 6,5 t
• Controlador: SIEMENS S7-1200 PLC, ecrã táctil 6"
• Opções: calha intercambiável, crivo intercambiável, base personalizada
• Conformidade: CE
