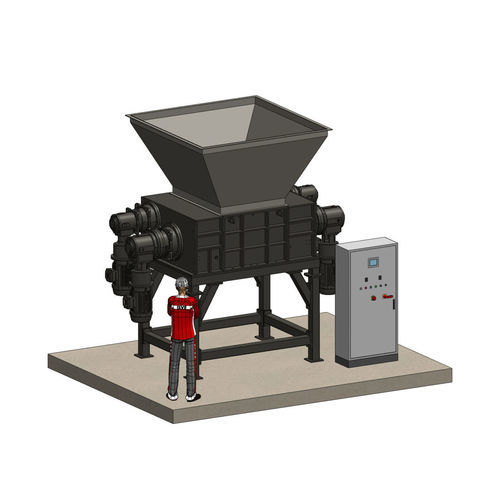

Triturador de 4 eixos 100130S-MAX

para resíduos industriaiscom transportador contínuoreforçado

Visão geral do produto:
O 100130S-MAX é um triturador industrial de 4 eixos para serviço pesado com câmara de corte 1000×1300 mm. Combina dois eixos de corte e dois eixos de alimentação/transportador, com discos alimentadores e facas resistentes ao desgaste. A máquina é acionada por quatro motorredutores com potência total de 90 kW, projetada para aplicações contínuas de reciclagem pesada.

Principais características:

• Potência instalada total: 90 kW (30 + 30 + 15 + 15 kW)
• Transmissão: por engrenagens com redutores epicicloidais
• Eixos de corte: 2
• Facas endurecidas: 20 unidades, 50 mm de espessura, aço especial resistente ao desgaste
• Eixos de alimentação/transportador: 2
• Discos de alimentação/transportador: 20 unidades (aço 42CrMo)
• Velocidade média das facas: 12–15 rpm
• Acessórios: controlo de descida de grelhas intercambiáveis; gaveta conectável a sistema de extração ou correia; redes de proteção
• Segurança: paragem de emergência, contacto de caçamba fechada, portão frontal com micro de segurança
• Peso aproximado: 12 t
• Normas: conforme CE

Construção do triturador:

• Estrutura em chapa eletrossoldada de grande espessura
• Suportes de rolamento tipo rolo com vedação contra pó e líquidos
• Eixos de alta resistência e anti-torção
• 20 facas em aço especial anti-desgaste de 50 mm de espessura
• 20 discos de alimentação em aço 42CrMo
• 2 redutores epicicloidais para eixos de corte
• 2 redutores epicicloidais para eixos de alimentação
• Motores para eixos de corte: 2 x 45 kW multivoltagem/multifrequência, classe IE3
• Motores para discos: 2 x 22 kW multivoltagem/multifrequência, classe IE3
• Caçamba reforçada eletrossoldada para carga superior
• Base com gaveta conectável a extração/correia ou com redes de proteção e portão frontal

Sistema de controlo:

• Quadro elétrico conforme CEE com limitador de binário que inverte os rotores em caso de sobrecarga
• PLC SIEMENS S7-1200 para controlo das periféricas
• Display táctil a cores 6 in. para ajuste de parâmetros
• Programa de autoajuste AUTO TUNING ISVE
• Software preparado para controlar sistemas de carregamento, moinho refinador e sistemas de extração
• Funções de paragem de emergência e controlo de segurança
• ISVE MAINTENANCE PROGRAM para aviso de manutenções
• Predisposição para assistência remota e SAFETY SERVER CONNECTION ISVE para supervisão em tempo real
• Execução conforme normas CE

Especificações técnicas:

• Modelo: 100130S-MAX
• Câmara de corte (L x H): 1000 x 1300 mm
• Potência instalada total: 90 kW (30 + 30 + 15 + 15 kW)
• Tipo de transmissão: por engrenagens com redutores epicicloidais
• Eixos de corte: 2
• Eixos de alimentação/transportador: 2
• Facas endurecidas: 20 peças, 50 mm de espessura, aço especial anti-desgaste
• Discos de alimentação: 20 peças, aço 42CrMo
• Velocidade média facas: 12–15 rpm
• Motores: facas 2 x 45 kW (IE3), discos 2 x 22 kW (IE3)
• Peso aproximado: 12 toneladas
• Segurança: paragem de emergência, contacto caçamba fechada, portão frontal com micro
• Opcionais: controlo de descida de grelhas intercambiáveis; gaveta para extração ou correia; redes de proteção
• Automação: SIEMENS S7-1200; display táctil 6 in.; AUTO TUNING ISVE; predisposição assistência remota
• Norma: CE
