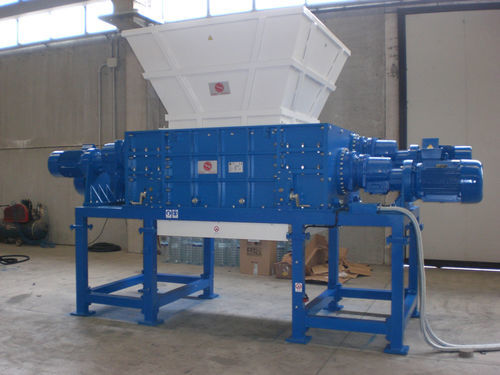

Triturador de 4 eixos 120130S-MAX

de metalpara resíduos sólidos e a granelde pneus

Descrição do produto
O 120/130S-MAX é um triturador de quatro eixos para trabalhos pesados com porta/câmara de corte de 1.200 × 1.300 mm. Combina dois eixos de corte e dois eixos de alimentação com discos de alimentação e está disponível em várias configurações de potência com quatro motorredutores. Projetado para aplicações exigentes de reciclagem e pré-trituração.

Principais características

• Potência instalada (configurações): 81 kW / 91 kW / 104 kW / 134 kW (conforme configuração)
• Transmissão: por engrenagens
• N.º de eixos de corte: 2
• N.º de cortadores endurecidos: 26 (50 mm) ou 30 (40 mm); espessuras disponíveis: 40 mm, 50 mm, 70 mm
• N.º de eixos de alimentação: 2
• N.º de discos de alimentação: 26 ou 30 (4 bicos, espessura conforme configuração)
• Velocidade média dos cortadores: 12–18 rpm (conforme configuração)
• Capacidade de produção: aprox. 3–6 t/h (dependendo do material e do tamanho desejado)
• Acessórios: caixa hidráulica para peneira intercambiável
• Segurança: botão de emergência, contacto de fecho da tremonha
• Peso aproximado: 10–12,5 t (conforme configuração)
• Fabricado segundo normas CE

Aplicações recomendadas
Máquina pesada indicada para materiais volumosos e difíceis de processar. Adequada como pré-triturador autónomo para peças volumosas ou como triturador secundário combinado com uma peneira de evacuação para controlar a granulometria de saída.

• Para-choques de automóveis e camiões
• Depósitos em polipropileno
• Sucatas volumosas
• Pneus
• Couro e trapos
• Bidões e recipientes metálicos
• Resíduos hospitalares
• Resíduos navais

Características do triturador

• Estrutura em chapa de aço eletrossoldada de grande espessura
• Suportes de rolamento para rolos com vedação contra pó e líquidos
• Eixos de alta resistência
• Cortadores especiais anti-desgaste (26–30 unidades conforme configuração) com geometria multi-bico
• Discos de alimentação (26–30 unidades) com perfil multi-bico para melhor apreensão de objetos volumosos
• Redutores epicicloidais para acionamento dos eixos de corte e de alimentação
• Motores Siemens para acionamentos conforme configuração
• Peneira intercambiável com servocontrolo hidráulico para manutenção e substituição
• Tremonha reforçada eletrossoldada preparada para carga por "spider"
• Base em tubulares de aço eletrossoldados com redes de proteção e micro de segurança

Características do sistema de controlo

• Quadro elétrico conforme CE com limitador de binário que inverte o movimento em caso de sobrecarga
• PLC Siemens S7-1200 para controlo das periféricas
• Touch screen SIMATIC Siemens para ajuste de parâmetros
• Software preparado para comandar sistemas de carga, o triturador e a instalação de aspiração
• Funções de emergência para paragem do sistema
• Programa de manutenção ISVE para sinalizar intervenções periódicas
• Produção variável consoante o tipo de material e granulometria: faixa típica 3–6 t/h
• Execução conforme normas CE

Especificações técnicas

• Modelo: 120/130S-MAX
• Porta / câmara de corte: 1.200 × 1.300 mm
• Potência instalada total: configurações disponíveis 81 / 91 / 104 / 134 kW
• Transmissão: engrenagens
• N.º de eixos de corte: 2
• Cortadores endurecidos: 26 (50 mm) ou 30 (40 mm); opção 70 mm
• N.º de eixos de alimentação: 2
• N.º de discos de alimentação: 26 ou 30 (4 bicos)
• Velocidade média dos cortadores: 12–18 rpm
• Produção estimada: aprox. 3–6 t/h
• Peso aproximado: 10–12,5 t
• Motores: eixos de corte acionados por motores Siemens (ex. 30 ou 37 kW); eixos de alimentação acionados por motores Siemens (ex. 15 kW) conforme configuração
• Peneira intercambiável com servocontrolo hidráulico
• Controlo: PLC Siemens S7-1200 e painel SIMATIC
• Segurança: botão de emergência, contacto de fecho da tremonha; conforme CE
