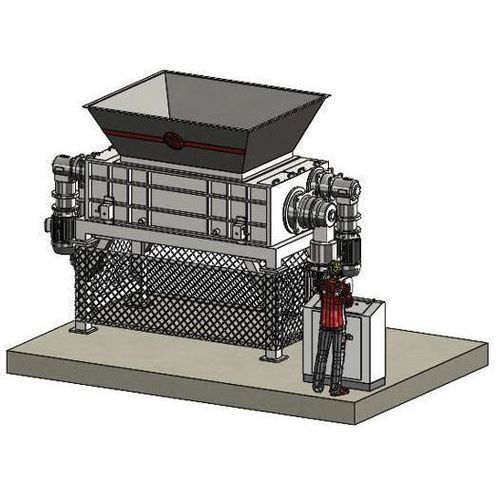

Triturador de 4 eixos 180130S-MAX

para resíduos industriaiscom transportador contínuoreforçado

Visão geral
O 180130S-MAX é um triturador industrial de 4 eixos com abertura de alimentação de 1.800×1.300 mm. Combina dois eixos de corte e dois eixos de alimentação/transportadores, acionados por quatro motorredutores para potência instalada total de 120 kW (2×45 kW para eixos de corte, 2×15 kW para eixos de alimentação). A série MAX é projetada para aplicações pesadas de reciclagem e pré-trituração.

Principais características

• Potência instalada total: 120 kW (2×45 kW + 2×15 kW)
• Transmissão: por engrenagens
• N.º de eixos de corte: 2
• Cortadores endurecidos: 36 peças, 50 mm de espessura
• N.º de eixos de alimentação/transportador: 2
• Discos de alimentação: 36 com 4 pontas, aço 42CrMo
• Velocidade média dos cortadores: 10–15 rpm
• Acessórios: controlo de descida, peneira intercambiável
• Segurança: paragem de emergência, contacto de calha fechada, microinterruptores de segurança
• Peso (aprox.): 16 t
• Execução conforme normas CE

Características do triturador

• Estrutura em chapa de aço eletrossoldada de grande espessura
• Suportes de rolamento tipo rolo com vedação contra pó e líquidos
• Eixos de alta resistência à torção e flexão
• 36 cortadores em aço especial resistente ao desgaste, 50 mm de espessura
• 36 discos de inserção em 42CrMo
• 2 redutores epicicloidais para eixos de corte
• 2 redutores epicicloidais para eixos de alimentação
• Motores: 2×45 kW multi-tensão/multi-frequência (IE3) para eixos de corte
• Motores: 2×15 kW multi-tensão/multi-frequência (IE3) para eixos de alimentação
• Alimentador/trémia reforçado eletrossoldado preparado para carga superior
• Base com gaveta conectável a sistema de aspiração/correia ou até 3 redes de proteção com porta frontal e micro de segurança

Sistema de controlo

• Quadro elétrico conforme CEE/CE com limitador de binário que inverte o movimento em caso de sobrecarga
• PLC SIEMENS S7-1200 para controlo das periferias
• Ecrã tátil 6" a cores para ajuste de parâmetros
• Programa AUTO TUNING ISVE de autoajuste
• Software preparado para controlar sistemas de alimentação, moinho refinador e/ou sistema de aspiração
• Funções de emergência para paragem segura da instalação
• ISVE MAINTENANCE PROGRAM: alertas de manutenção no HMI
• Predisposição para assistência remota e SAFETY SERVER CONNECTION ISVE (supervisão em tempo real)
• Execução segundo normas CE

Características / especificações técnicas

• Modelo: 180130S-MAX
• Abertura de alimentação (L×A): 1.800×1.300 mm
• Câmara de corte: 1.800×1.300 mm
• Potência instalada total: 120 kW (2×45 kW + 2×15 kW)
• Eixos de corte: 2
• Cortadores endurecidos: 36 peças, 50 mm
• Eixos de alimentação: 2
• Discos de alimentação: 36 (4 pontas), 42CrMo
• Velocidade média dos cortadores: 10–15 rpm
• Motores eixos de corte: 2×45 kW, IE3
• Motores eixos de alimentação: 2×15 kW, IE3
• Peso aproximado: 16 t
• Construção: chapa eletrossoldada de grande espessura; trémia reforçada
• Segurança: paragem de emergência, contacto de calha fechada, limitador de binário
• Controlo: SIEMENS S7-1200, HMI 6", AUTO TUNING ISVE
• Certificação: execução conforme normas CE
