Acoplamento de pinos JXL25 - JXL340
de engrenagemcubo-árvorecom roda de inércia

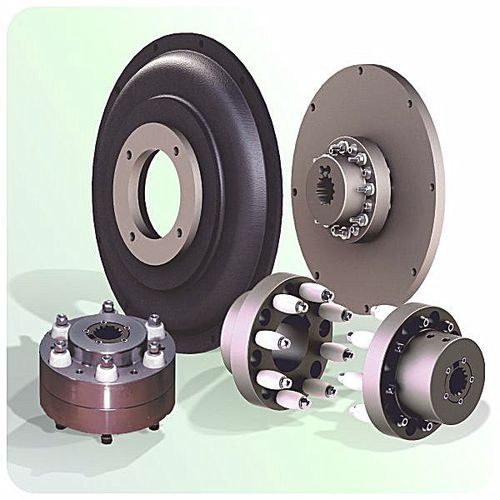

Acoplamento de pinos - JXL25 - JXL340 - jbj Techniques Limited - de engrenagem / cubo-árvore / com roda de inércia
Acoplamento de pinos - JXL25 - JXL340 - jbj Techniques Limited - de engrenagem / cubo-árvore / com roda de inércia
Acoplamento de pinos - JXL25 - JXL340 - jbj Techniques Limited - de engrenagem / cubo-árvore / com roda de inércia - imagem - 2
Acoplamento de pinos - JXL25 - JXL340 - jbj Techniques Limited - de engrenagem / cubo-árvore / com roda de inércia - imagem - 3
Acoplamento de pinos - JXL25 - JXL340 - jbj Techniques Limited - de engrenagem / cubo-árvore / com roda de inércia - imagem - 4
Guardar nos favoritos
Comparar

Características

Tipo
de pinos, de engrenagem
Estrutura
cubo-árvore, com roda de inércia
Aplicações previstas
para transmissão, para eixo de transmissão, para bomba, para aplicações marítimas, para turbina eólica, para a indústria do cimento, para a indústria têxtil, para transmissão de potência mecânica, para motor, para aplicações ferroviárias, para transportador, para misturador, para máquina de papel, para aplicações químicas, para máquinas, para agitador, para servomotor, para máquina de impressão, para a indústria de embalagem, para veículo ferroviário, para a indústria aeroespacial, para gerador, para compressor, de gás, para equipamento de elevação, para a indústria alimentícia, para laminador, industrial
Performance
de alto desempenho, de ruído e vibração reduzidos, não lubrificado, para uso intensivo
Outras características
com medição de torque, ATEX, por medida, antivibração, à prova de explosão, desmontável, antiestático, para zonas explosivas, resistente às chamas
Fixação
flangeado
Torque

MÍN: 23,88 Nm
(17,612984 ft.lb)

MÁX: 300.000 Nm
(221.268,644783 ft.lb)

Velocidade de rotação

MÍN: 3.300 rpm
(20.734,5115 rad.min-1)

MÁX: 11.000 rpm
(69.115,0384 rad.min-1)

Descrição

ATEX certificado para: Directiva 2014/34/EU II2GD-IM2-TX -50°C ≤ Temperatura de serviço ≤ +105°C Normas Harmonizadas BS EN 1127:1, BS EN 13463:1, BS EN 13463:5, BS EN 50303 A gama 'JXL' de acoplamentos anti-estáticos, anti-chamas é capaz de aceitar desalinhamentos angulares, radiais e axiais, são resistentes à torção, não lubrificantes e capazes de operar entre temperaturas de 50°C e +105°C. Estes acoplamentos não produzem estática e não suportam queimaduras. Diâmetros máximos de eixo até 400 mm com torques de 300.000 Nm e velocidades até 11.000 rpm. Aço inoxidável, aço-carbono, aço GGR & GGGR em combinação com engates torsionais 'JXL' em conformidade com a ATEX, de design de pinos e buchas. Especificadas, fabricadas e fornecidas de acordo com os requisitos da sua aplicação. Certificados ATEX para uso em áreas perigosas. Também estão disponíveis a carcaça do motor e o acoplamento do volante anti-estático "JXL", à prova de fogo, certificado pela ATEX de acordo com a Directiva 2014/34/EU II2GD-IM2-TX -50°C ≤ Temp. de serviço ≤ +105°C. Normas Harmonizadas BS EN 1127:1, BS EN 13463:1, BS EN 13463:5, BS EN 50303, BS EN 1834-1, BS EN 1834-3 Todos os acoplamentos JXL são capazes de aceitar uma sobrecarga momentânea de torque duas vezes nominal. Durante a operação os campanários e os acoplamentos JXL não geram calor, portanto a temperatura da superfície operacional dependerá da temperatura dos componentes e do ambiente. Ver BS EN 13463:1 9.3.2 f) Equipamento classe 'T' ou temperatura máxima (T max) a ser determinada pelo construtor da máquina. Visite www.jbj.co.uk/anti-static-couplings.html#ATEX-coupling-bellhousing para obter mais detalhes.

---

Tradução automática  (ver texto original em inglês)
