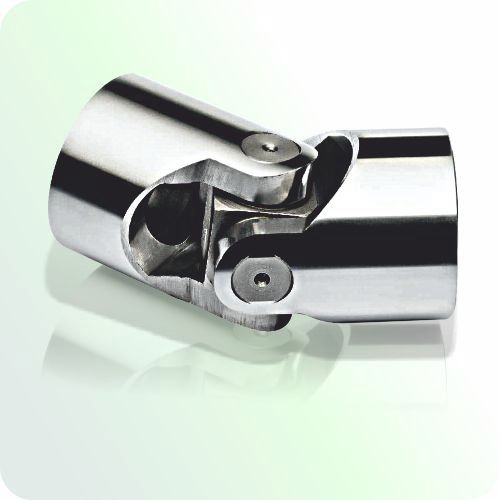

Junta universal simples
duplaem aço inoxidávelde precisão

junta universal simples
junta universal simples
Guardar nos favoritos
Comparar


Características

Construção
simples, dupla
Outras características
em aço inoxidável, de precisão, com rolamento de agulhas, telescópica, em aço inoxidável, curta, longa, com guarda-pó, industrial

Descrição

Junta universal de alta precisão, fabricada de acordo com a norma DIN 808/7551. Cada tipo de modelo é feito de 2 cubos com garfos e um bloco central. Entre alfinetes e furos há: » Série P: 4 rolamentos com pinos sólidos. » Série E: com buchas deslizantes. » Série H: com rolamentos de rolos de agulhas. Critérios de selecção: Combinando uma única junta com dois eixos (dos quais o eixo motor gira a uma velocidade constante), forma um ângulo que provoca uma variação periódica do eixo motor, exactamente quatro flutuações por rotação. A diferença entre a velocidade máxima e a mínima do eixo acionado depende do ângulo formado pelos dois eixos. A diferença cresce quando se aumenta o ângulo α. Para ter uma transmissão homocinética, você tem que encaixar ou duas juntas simples opostas (prestando atenção que as duas cangas centrais ficam na mesma planície e os ângulos são iguais) ou uma junta dupla. A irregularidade causada pela primeira articulação é anulada pela segunda. O comprimento total resultante do acoplamento das duas articulações simples é ainda mais reduzido utilizando uma junta dupla. Em outras palavras, a junta dupla deve ser considerada a mais curta transmissão homocinética. Para aplicações de baixa velocidade (máx. 1.000 rpm) são sugeridas juntas com mancais de deslizamento (rolamentos de fricção): tipos E/EB. São capazes de suportar cargas de choque, reservas de acionamento, funcionamento irregular e torques relativamente altos. Os ângulos de trabalho devem ser reduzidos em funcionamento entre 500 e 1.000 rpm. Para velocidades de rotação elevadas, binários relativamente baixos ou ângulos largos, são preferíveis as juntas com rolamentos de agulhas (tipo V - H). Elas podem atingir 5.000 rpm sempre em relação ao ângulo.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da jbj Techniques Limited
