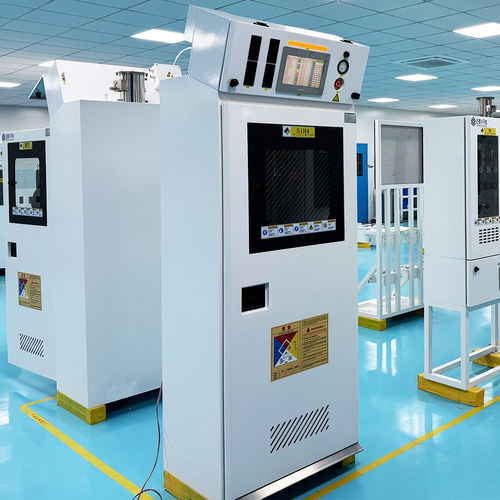

Sistema de regulação de gás automático JW-300-GC

sob medidapara a produção de alumíniopara purga de panela

Visão geral
O JW-300-GC é um armário de gás totalmente automatizado projetado para a entrega precisa de gases de ultrata alta pureza (UHP) e gases de alta pureza. Disponível em configuração de cilindro simples ou duplo, combina comutação automática, purga controlada e sistemas de segurança integrados para suportar aplicações em semicondutores, microeletrônica, laboratórios de P&D e distribuição industrial de gases.

Dados técnicos

• Modelo: JW-300-GC
• Configuração: cilindro simples ou duplo
• Dimensões (duplo): W800 × D633 × H2172 mm
• Dimensões (simples): W600 × D661 × H2104 mm
• Alimentação controlo: 220 VAC, 50 Hz, 500 W
• Alimentação aquecimento: 220 VAC, 50 Hz, 1–6 kW (configurável)
• Ligação de purga: PN2, 1/4" MVCJ
• Retenção alta pressão: HPN2, 1/4" MVCJ
• Ligação vácuo: GN2, 1/4" MVCJ
• VENT/drenagem: 1/2" MVCJ
• Fornecimento pneumático: CDA driver, 1/4" SWG
• Ventilação do armário: OD 150 mm; silano 810 m³/h; outros gases 204 m³/h
• Interface do utilizador: ecrã tátil a cores de 10 polegadas

Equipamento padrão

• Comutação automática de cilindros e purga automática
• Armário à prova de explosão com porta de bloqueio automático e janela de observação à prova de explosão
• Alarme de fuga e corte de emergência remoto
• Alarme de pressão negativa

Opcionais

• Detector de chama UV/IR
• Cylinder Shutboy
• Aquecimento do painel
• Módulo de comunicação Ethernet
• CGA Guarder
• Interruptor de excesso de fluxo
• Controlo pneumático de cilindro
• Balança de pesagem
• Aquecimento de cilindro

Aplicações

• Distribuição de gases para semicondutores e microeletrónica
• Laboratórios de investigação e instalações de P&D
• Revestimento, tratamento de superfícies e linhas de fabrico especializadas
• Processos que requerem fornecimento controlado de gases UHP/alta pureza

Imagens incluídas na página

• Imagens principais do produto e fotos internas do armário mostrando configuração, painéis e controlos
