Sistema de distribuição de gás JW-200-VMB

de ar comprimidopara aplicações industriais

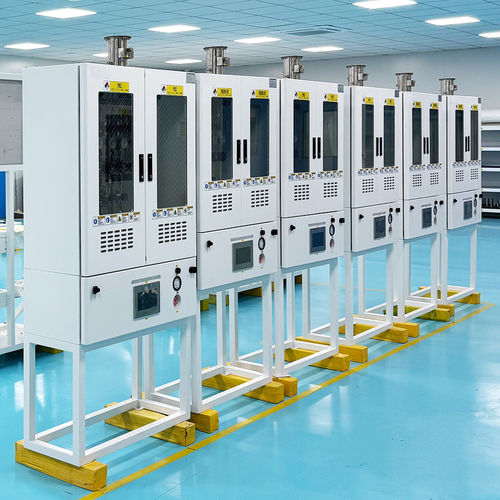

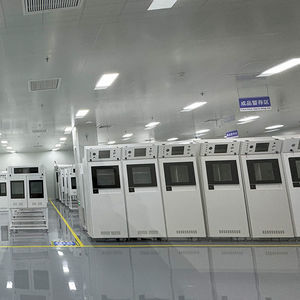

Caixa coletora de válvulas e armário/painel de gás (VMB/VMP)

Visão geral
As VMBs (caixas coletoras de válvulas) e VMPs (painéis coletoras) são módulos para distribuição controlada de gases de alta pureza e gases especiais em ambientes industriais. Elas dividem uma fonte única de gás em múltiplas saídas (normalmente 4–8) e são projetadas para operação e manutenção seguras ao manipular gases perigosos, reativos ou de ultra‑alta pureza em fábricas de semicondutores, laboratórios e sistemas de distribuição de gases especiais.

Recursos e aplicações

• Configurações: armário fechado para gases perigosos/reativos ou painel aberto para gases inertes.
• Opções de controle: desde estações manuais até integração PLC totalmente automatizada.
• Sistemas de segurança: vent/purge, geração de vácuo, detecção UV/IR, detectores de gás tóxico, válvulas de corte de emergência, armários e portas à prova de explosão.
• Construção de alta pureza: coletores soldados orbitalmente, invólucros purgáveis e materiais compatíveis com gases de qualidade para semicondutores.
• Armários especializados: armários TMA para gases pirofóricos/altamente reativos com sprinklers, detecção de vazamento e exaustão dedicada.
• Armários para tratamento de gases residuais (scrubber): lavagem química e filtração para neutralizar subprodutos perigosos e assegurar conformidade ambiental.
• Casos de uso típicos: fábricas de semicondutores, fornecimento a granel de gases especiais, deposição de camada atômica (ALD), laboratórios de pesquisa.

Dados técnicos
Modelo: JW-200-VMB, JW-100-VMB
Especificação: 4S / 6S / 8S
Tamanho do armário especial: W870×D340×H1680
Fonte de alimentação do quadro de controlo: 220VAC, 50Hz, 500W
Alimentação de aquecimento: 220VAC, 50Hz, 1–6kW
Purge: PN2, 1/4” MVCJ
Vácuo: GN2, 1/4” MVCJ
Tubo de drenagem VENT: 1/2” MVCJ
Fonte de ar pneumático: CDA driver, 1/4" SWG
Ventilação do armário: OD 100mm, 70 m3/hr
Equipamento padrão: armário à prova de explosão, porta auto‑bloqueante à prova de explosão, janela de observação à prova de explosão, corte remoto
Interface de operação: ecrã tátil a cores 7"

Opcional

• UV/IR
• Aquecimento de painel
• Módulo de comunicação Ethernet
• Interruptor de alta temperatura
• Sensor de fumo

Gases suportados (exemplos)
SiH4, NF3, NH3, N2O, HCl (seleção depende da configuração do armário e dos materiais em contacto)

Especificações técnicas

• Marca: Jewellok
• Modelos: JW-200-VMB, JW-100-VMB
• Número de saídas / sticks: 4S / 6S / 8S
• Tamanho do armário especial: W870×D340×H1680
• Alimentação do armário de controlo: 220VAC, 50Hz, 500W
• Alimentação de aquecimento: 220VAC, 50Hz, 1–6kW
• Sistema de purge: PN2, 1/4” MVCJ
• Sistema de vácuo: GN2, 1/4” MVCJ
• Tubo de drenagem VENT: 1/2” MVCJ
• Fonte de ar pneumático: CDA driver, 1/4" SWG
• Ventilação do armário: OD 100mm, 70 m3/hr
• Equipamento padrão: armário à prova de explosão, porta auto‑bloqueante à prova de explosão, janela de observação à prova de explosão, corte remoto
• Interface de operação: ecrã tátil a cores 7"
• Opções disponíveis: detecção UV/IR, aquecimento de painel, módulo Ethernet, interruptor de alta temperatura, detector de fumo
• Aplicações típicas: distribuição de gases de alta pureza, armários TMA para gases reativos/pirofóricos, sistemas BSGS de alto caudal e tratamento de gases residuais
