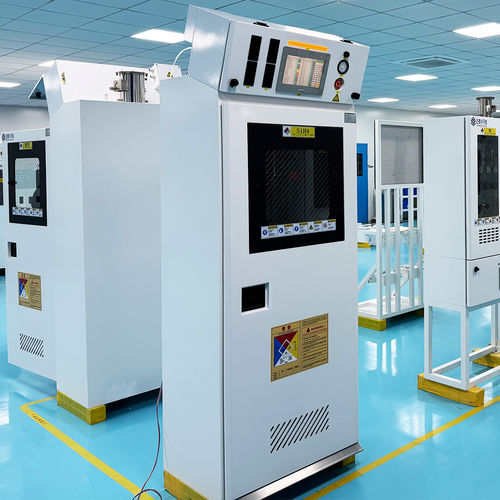

Sistema de armazenagem de gás de alta pressão JW-300-BSGS

Visão geral do produto
Jewellok é especializada em armários de gás totalmente automáticos e semiautomáticos GC, armários BSGS, VMB, TMA, armários de tratamento de gases residuais (scrubber), armários de distribuição de gás, VDB e VDP, adequados para gases especiais como SiH4, NF3, NH3, N2O e HCl.

Aplicação
Os sistemas Bulk Specialty Gas (BSGS) são críticos para a entrega de gases especiais de alta pureza em indústrias como fabricação de semicondutores, farmacêutica e processamento químico. Esses sistemas asseguram entrega de gás segura, eficiente e controlada quanto à contaminação até o ponto de uso, através de armários dedicados e equipamentos de tratamento de emissões.

Armários de gás
Armários de gás são invólucros projetados para armazenar e fornecer gases especiais de alta pureza usados em processos sensíveis. As características principais incluem válvulas de corte automáticas, sensores de vazamento, sistemas de ventilação, materiais de alta qualidade (por exemplo aço inox), filtração avançada para prevenir contaminação e sistemas de controlo automatizados que monitorizam pressão, fluxo e pureza. Os armários incorporam mecanismos de segurança como portas à prova de explosão e visores de inspeção, alarmes de vazamento, corte remoto, alarme de pressão negativa, purga automática e comutação de ventilação.

Armários de tratamento de gases residuais (scrubber)
Armários de tratamento de gases residuais gerem os gases de escape dos BSGS, neutralizando ou removendo subprodutos tóxicos, corrosivos ou nocivos ao ambiente antes da liberação. Scrubbers húmidos usam soluções líquidas para capturar e neutralizar gases ácidos ou reativos. Scrubbers secos empregam meios químicos para adsorver ou reagir com compostos perigosos. Projetos avançados utilizam monitorização em tempo real para otimizar a eficiência e suportar conformidade com regulamentações ambientais.

Interação do sistema
Os armários BSGS e os armários de tratamento de gases residuais operam em conjunto para fornecer gases de alta pureza de forma segura e sustentável. Monitorização e controlo integrados asseguram eficiência operacional, segurança e conformidade ambiental em aplicações industriais críticas.

Dados técnicos
Model: JW-300-BSGS
Especificação: W800×D633×H2172
Tamanho do armário de gás: Alimentação de energia do controlo: 220VAC, 50Hz, 500W; alimentação de aquecimento: 220VAC, 50Hz, 1–6KW (se instalado)
Conexões do armário de controlo: PN2, 1/4" MVCJ
Conexão de purga: HPN2, 1/4" MVCJ
Conexão de retenção de alta pressão: GN2, 1/4" MVCJ
Conexão de vácuo: 1/2" MVCJ
Tubo de drenagem VENT: acionamento CDA, 1/4" SWG
Capacidade da fonte de ar pneumática: OD 150MM; silano 810 m3/hr; outros gases 204 m3/hr
Ventilação e características de segurança: comutação e purga automáticas, armário anti-saída e à prova de explosão, porta auto-bloqueante à prova de explosão, visor de observação à prova de explosão, alarme de vazamento, corte remoto, alarme de pressão negativa
Interface de operação: ecrã táctil a cores de 10 polegadas

Opcionais

• Detector de chama UV/IR
• Cylinder Shutboy
• Aquecimento de painel
• Módulo de comunicação Ethernet
• Balança de pesagem
• Interruptor de fluxo excessivo

Especificações técnicas

• Model: JW-300-BSGS
• Dimensões externas do armário: W800 × D633 × H2172
• Alimentação do controlo: 220VAC, 50Hz, 500W
• Alimentação do aquecimento (se montado): 220VAC, 50Hz, 1–6KW
• Conexões do armário de controlo: PN2, 1/4" MVCJ
• Conexão de purga: HPN2, 1/4" MVCJ
• Conexão de retenção de alta pressão: GN2, 1/4" MVCJ
• Conexão de vácuo: 1/2" MVCJ
• Ação do tubo de drenagem VENT: CDA driver, 1/4" SWG
• Capacidade da fonte de ar pneumática: OD 150MM; silano 810 m3/hr; outros gases 204 m3/hr
• Ventilação e funções de segurança: comutação e purga automáticas, portas e visor à prova de explosão, alarme de vazamento, corte remoto, alarme de pressão negativa
• Interface do operador: ecrã táctil a cores de 10 polegadas
• Gases tipicamente compatíveis: SiH4, NF3, NH3, N2O, HCl e outros gases de processo especiais
