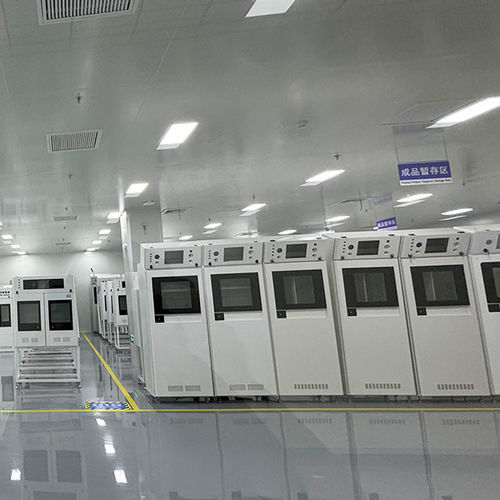

Sistema de armazenagem de gás de alta pressão JW-300-GR

Armário de armazenamento e regulação de pressão para gases de alta pureza JW-300-GR para a indústria de semicondutores
Na fabricação de semicondutores, o armazenamento seguro e a entrega precisa de gases especiais de alta pureza e alta pressão são essenciais para a estabilidade do processo e a segurança. O sistema JW-300-GR combina armários de armazenamento de botijões com um armário de regulação de pressão para atender a requisitos de sala limpa e normas de segurança industriais.

Armários de armazenamento de botijões de gás
Projetados para gases especiais como nitrogênio, argônio e hidrogênio, os armários fornecem alojamento seguro que protege os botijões de riscos externos e limita o acesso não autorizado. Construídos com materiais resistentes à corrosão, incluem ventilação forçada para evitar acúmulo de gás, elementos resistentes ao fogo e sistemas de travamento. A organização interna e a rotulagem clara permitem identificação e substituição rápidas em ambientes de produção de alta atividade.

Armários de regulação de pressão de gás
O armário de regulação contém reguladores, válvulas de isolamento e instrumentos de monitoramento para fornecer gases à pressão controlada exigida pelos equipamentos. Sensores integrados e lógica de alarme detectam vazamentos ou desvios de pressão e acionam respostas de segurança. Componentes e vedantes são selecionados por compatibilidade com sala limpa para evitar contaminação das linhas de gás de alta pureza. Opções de controlo automático e monitorização remota reduzem o tempo de inatividade e apoiam a rastreabilidade do processo.

Visão geral
Conjuntamente, os armários de armazenamento e regulação garantem contenção segura e fornecimento preciso de gases especiais, apoiando os requisitos de precisão e conformidade regulamentar na produção de semicondutores.

Dados técnicos
Model: JW-300-GR
Specification: Single bottle/double bottle
Special gas cabinet size: Double bottle: W800*D520*H1957; Single bottle: W500*D520*H1957
Control cabinet power supply: Control power supply: 220VAC, 50HZ, 500W; Heating power supply: 220VAC, 50HZ, 1-6KW
Purge: PN2,1/4” MVCJ
High pressure holding: HPN2,1/4” MVCJ
Vacuum: GN2.1/4” MVCJ
VENT drain pipe: 1/2” MVCJ
Pneumatic air source: CDA driver, 1/4″ SWG
Operation interface: 7″ color touch screen/buttons

Opcionais

• Balança de pesagem
• Aquecimento de painel
• Interruptor de fluxo excessivo
• Módulo de comunicação Ethernet
• CGA Guarder

Características / especificações técnicas

• Model: JW-300-GR
• Specification: Single bottle/double bottle
• Special gas cabinet size: Double bottle: W800*D520*H1957; Single bottle: W500*D520*H1957
• Control cabinet power supply: 220VAC, 50HZ, 500W; Heating power supply: 220VAC, 50HZ, 1-6KW
• Purge: PN2, 1/4” MVCJ
• High pressure holding: HPN2, 1/4” MVCJ
• Vacuum: GN2, 1/4” MVCJ
• VENT drain pipe: 1/2” MVCJ
• Pneumatic air source: CDA driver, 1/4″ SWG
• Operation interface: 7″ color touch screen / buttons
• Optional features: Balança de pesagem; Aquecimento de painel; Interruptor de fluxo excessivo; Módulo comunicação Ethernet; CGA Guarder
