Distribuidor manifold multivias JW-300-CCB

em PPpara válvula solenoidepara aplicações pneumáticas

Visão geral

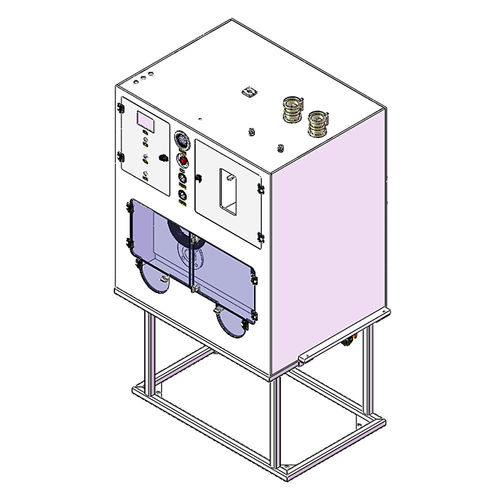

O armário coletor de válvulas e caixa de controlo JW-300-CCB da Clean Connection foi concebido para amostragem, distribuição e controlo em sistemas de água ultrapura (UPW) e gases limpos (CDA, N2). A unidade combina carcaça em PP com tubagem interna e componentes de válvula em PFA para compatibilidade química em ambientes controlados.

Dados técnicos

• Modelo: JW-300-CCB
• Dimensões físicas: 2S: W856 × D790 × H1865 mm; 4S: W1050 × D790 × H1865 mm (personalizável)
• Alimentação do armário de controlo: 220 VAC, 50 Hz, 25 W com proteção contra fugas
• Meio de purga: PN2, conexões SS316 1/2" SWG
• Ligação água ultrapura: UPW, flange JIS 16A
• Ar comprimido: CDA, conexões SS316 1/2" SWG
• Saída de resíduos: Drenagem, soquete de fusão PP DN20
• Ventilação do armário: OD 100 mm, 150 m³/h

Construção e funcionalidades padrão

• Carcaça exterior em PP com janela de observação em PVC transparente
• Tubagem interna e componentes de válvulas em PFA compatíveis com UPW
• Soplagem com azoto para proteção da tubagem
• Função de manutenção de pressão da tubagem antes da amostragem/enchimento
• Alarme de fuga e alarme de pressão negativa

Opções

• Leitor de código de barras
• Ecrã tátil a cores
• Filtros para CDA e N2
• Ponto de amostragem de água ultrapura

Aplicações e personalização

• Integração em redes UPW para semicondutores, indústria farmacêutica e laboratórios
• Dimensões e conexões personalizáveis conforme especificações do local
• Contacte a Clean Connection para configuração, instalação e suporte de validação
