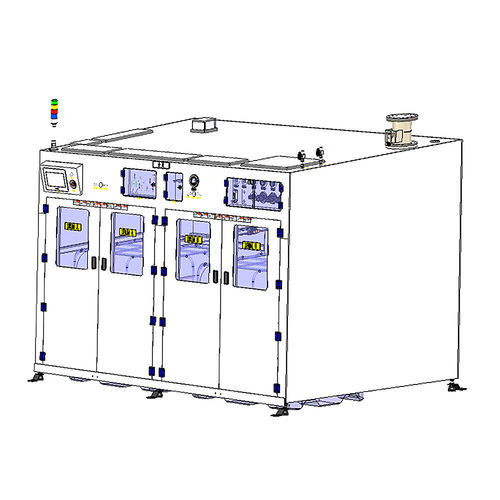

Lavador de gases de via úmida JW series

tóxicode alta performance

Descrição
Gabinete de tratamento de gases residuais do purificador, sistema de purificação de gases de exaustão, caixa de queima com filtro de calor, sistema de redução/depuração de gases
A Jewellok fornece equipamentos de controle de fluidos para sistemas de gasodutos de laboratório, sistemas de gasodutos industriais, sistemas eletrônicos de gasodutos especiais, sistemas de fornecimento de gasodutos a granel e sistemas de monitoramento e alarme de gás. Nossos principais produtos incluem válvulas reguladoras de alta pressão, válvulas de diafragma redutoras de alta pressão, válvulas de diafragma de baixa pressão, válvulas de esfera, válvulas de agulha, válvulas de retenção, válvulas estabilizadoras de pressão, válvulas desviadoras, válvulas de alívio de pressão e transbordamento, válvulas de fole, corta-chamas, filtros, coletores de válvulas para gases especiais, gabinetes de gases especiais para GC, gabinetes de gases especiais VMB, caixas de distribuição de válvulas, misturadores de gás e purificadores de gás.

Função e aplicação
Um armário de depurador de gases, também conhecido como depurador de gases ou sistema de redução, é um componente essencial em ambientes industriais para tratar e neutralizar gases perigosos antes de serem liberados no meio ambiente. Esses sistemas garantem a conformidade com as normas ambientais e aumentam a segurança no local de trabalho, mitigando as emissões tóxicas.

O Gabinete do Depurador de Gás é projetado para lidar com gases de exaustão de processos de fabricação, como a produção de semicondutores ou plantas químicas. Ele utiliza uma combinação de processos químicos e físicos para remover substâncias nocivas, normalmente empregando água ou soluções químicas para "depurar" gases, neutralizando componentes ácidos ou tóxicos por meio de absorção ou reações químicas. O depurador pode incluir leitos fixos ou torres de pulverização para maximizar o contato entre o gás e a solução de depurador.

O Gabinete de Tratamento de Gás Residual concentra-se no tratamento de gases residuais de processos industriais. Esses sistemas frequentemente se integram a lavadores primários para reduzir ainda mais as emissões de compostos orgânicos voláteis (COVs) ou outros poluentes. Tecnologias como oxidação catalítica ou adsorção são utilizadas para decompor ou capturar os contaminantes restantes, garantindo uma exaustão mais limpa.

O Sistema de Depuração de Gases de Ventilação (Vent Gas Scrubber System) filtra e trata os gases liberados pelos sistemas de ventilação, impedindo que substâncias nocivas escapem para a atmosfera. Este sistema é essencial em indústrias onde emissões de baixo nível, porém perigosas, são comuns.

O Sistema de Depuração/Redução de Gases com Caixa de Queima com Filtro de Calor combina tratamento térmico com filtragem. Ele incinera gases tóxicos em altas temperaturas para decompô-los em compostos menos nocivos, seguido de filtragem para remover partículas. Este método é eficaz para fluxos de gases complexos que exigem uma redução robusta.

Juntos, esses sistemas garantem o gerenciamento seguro, em conformidade e eficiente de gases perigosos, protegendo o meio ambiente e os funcionários. Manutenção e monitoramento regulares são essenciais para um desempenho ideal.

Dados técnicos (tabela)
Modelo: JW-200L-CDM, JW-1000L-CDM
Tamanho especial do armário de gás: W2200*D1500*H2000(double drums) / W2990*D2100*H2000(double drums)
Fonte de alimentação do gabinete de controle: 220VAC, 50HZ, 0.5～3KW, proteção contra vazamento
Purga: PN2, SS316 1/2" SWG
Água ultrapura: Ligação UPW, JIS 16A
O ar comprimido: CDA, SS316 1/2" SWG
Saída de resíduos: Dreno, soquete de fusão PP DN20 / Dreno, soquete de fusão PP DN25
Equipamento padrão: Invólucro PP + janela de observação de PVC transparente + válvula de tubo interno PFA, purga de nitrogênio, amostragem, fornecimento de ácido totalmente automático, comutação automática dos barris esquerdo e direito. O corpo da bomba tem dois usos e um backup. Ele pode alternar automaticamente a operação de fornecimento de líquido de acordo com o nível do líquido no barril. A tela sensível ao toque pode exibir o status de trabalho de cada válvula e o status do fornecimento de líquido da tubulação. Corte automaticamente o fornecimento de fluido, aviso antecipado e alarme do status operacional de cada parte do sistema, autoverificação e confirmação de segurança múltipla, sistema simples e suporta vários idiomas, suporta várias entradas de sinal, scanner de código, filtro de alta eficiência, sensor de porta Opcional

Equipamentos e opções adicionais

• Painel de operação manual de emergência
• Filtro de alta eficiência
• Sensor de porta

Aplicações específicas
A Jewellok é especializada em armários de gás GC totalmente automáticos e semiautomáticos, armários de gás BSGS, armários de gás VMB, armários de gás TMA, armários de tratamento de gás residual de depurador, armários de distribuição de gás, armários de gás VDB e armários de gás VDP, adequados para gases como SiH4, NF3, NH3, N2O e HCl.

Características / especificações técnicas

• Modelos: JW-200L-CDM; JW-1000L-CDM
• Dimensões (exemplos): W2200×D1500×H2000 (double drums) e W2990×D2100×H2000 (double drums)
• Alimentação elétrica: 220VAC, 50Hz, 0.5–3KW com proteção contra vazamento
• Sistema de purga: Nitrogênio (PN2), conexões SS316 1/2" SWG
• Entrada de UPW: ligação JIS 16A
• Ar comprimido (CDA): conexões SS316 1/2" SWG
• Saída de resíduos: dreno com soquete de fusão PP DN20 / DN25
• Equipamento padrão inclui: invólucro PP, janela de observação em PVC, válvula interna PFA, purga de N2, amostragem, sistema automatizado de fornecimento de ácido, comutação automática de barris, controle com tela sensível ao toque, alarmes e autoverificação, suporte multilíngue, entradas de sinal e opções como scanner de código, filtro HE e sensor de porta
