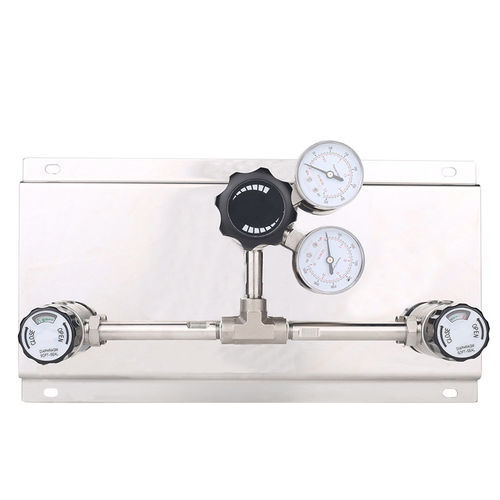

Unidade de regulação de gás para gás de ultra-alta pureza JW100

automática

Product Details

• Local de origem: Guangdong, China (continental)
• Marca: Jewellok
• Certificação: CE
• Modelo / Série: JW100
• Quantidade mínima: ≥1 conjunto
• Capacidade de fornecimento: 5000 conjuntos/semana
• Embalagem: embalagem para exportação

Highlights

• Painel de controlo para gases especiais de alta pressão e alto caudal
• Válvulas de diafragma para baixo volume interno e isolamento estanque
• Colector de comutação semi-automático com função de purga

Key Specifications (table)

• Pressão máxima de entrada: 2200 psi ou 3000 psi (20,7 MPa)
• Intervalos de pressão de saída: 0–25, 0–50, 0–100, 0–150, 0–250 psig
• Temperatura de trabalho: -40°C a +74°C (-40°F a +165°F)
• Taxa de fuga: 2 x 10-8 atm·cc/sec He
• Cv (reportado): 0,14 (tabela) / 0,08 (especificação do produto)
• Materiais dos assentos das válvulas: PU, PTFE, PCTFE
• Corpo / diafragma: aço inoxidável 316L
• Manómetro: 2" em aço inox

Description
A série JW100 é um dispositivo de comutação semi-automático com válvulas de diafragma, concebido para fornecimento contínuo e seguro de gases especiais em alta pressão em ambientes industriais e de laboratório. A válvula de diafragma isola o percurso do gás, minimizando fugas e contaminação e oferecendo baixo volume interno adequado a aplicações de alta pureza. O painel integra reguladores, manómetros e lógica de comutação para manter pressão de saída estável até 3000 psi.

Additional Notes
Adequado para botijas geminadas de alta pressão com comutação automática e função de purga. Construção e testes para resistência à corrosão; montagem e teste de fuga em oficina limpa. Aplicações típicas: laboratórios, análise de gases, fornecimento de gás de alta pureza.

Product Specifications (listed)

• Pressão máxima de entrada: 3000 psi ou 2200 psi
• Pressão máxima de saída: opções 25, 50, 100, 150, 250 psi
• Temperatura de funcionamento: -40°C a +74°C
• Taxa de fuga: 2 x 10-8 atm·cc/sec He
• Cv: 0,08–0,14 dependendo da configuração

Design Features

• Reguladores e tubagem sujeitos a testes de pressão e fugas
• Equipado com válvula de alívio para proteção contra sobretensão
• Manómetros inox 2" para leitura clara
• Botões das válvulas de diafragma marcados ON/OFF
• Design modular para opções específicas de gás e monitorização remota

Material List

• Material do corpo: aço inoxidável 316L
• Diafragma: aço inoxidável 316L
• Assentos de válvula: PU, PTFE, PCTFE
• Ligações entrada/saída: tip. 1/4" NPT (F) (outras opções disponíveis)

Ordering Information (summary)
Série: JW100 dispositivo de comutação semi-automático. Opções de função: com/sem purga, distribuição de purga, sensor de pressão, comutação automática. Opções de ligação: 1/4" NPT(F) / 1/4" solda, 1/4" fitting de tubo / 1/4" NPT(M), 3/8" etc. Códigos de material: S = inox, C = niquelado, outros sob pedido. Códigos pressão entrada: H = 3000 psi, M = 2200 psi, L = 1000 psi. Códigos gás: -N2, O2, H2, C2H2, CH4, Ar, He, Air.

Technical specifications

• Modelo / Série: JW100
• Origem: Guangdong, China
• Certificação: CE
• Pressão máxima de entrada: até 3000 psi (20,7 MPa)
• Intervalos de saída: 0–25 a 0–250 psig
• Temperatura de operação: -40°C a +74°C
• Fuga: 2 x 10-8 atm·cc/sec He
• Materiais: 316L aço inox, assentos PU/PTFE/PCTFE
• Aplicações: semicondutores, farmacêutica, processamento químico, laboratórios, cromatografia gasosa, sistemas a laser, salas limpas
