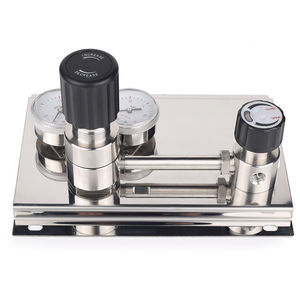

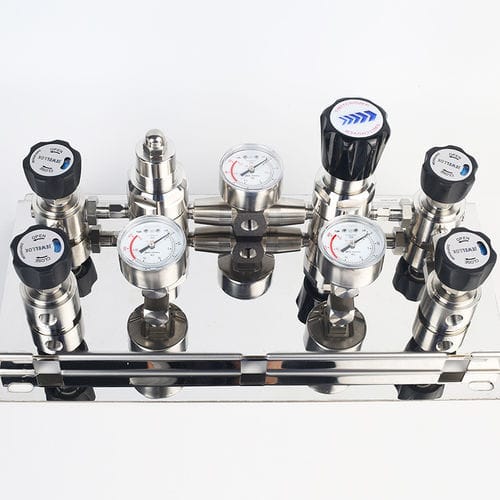

Distribuidor manifold multivias JW-300

em aço inoxidável 316Lpara gásinversor de débito

Especificações (resumo da tabela)
Pressão máxima de entrada: 2200, 3000 psig
Faixa de pressão de saída: 0~25, 0~50, 0~100, 0~150, 0~250 psig
Temperatura de trabalho: -40° F ~+165° F (-40°C ~ +74°C)
Cv: 0.14
Sede da válvula: PU, PTFE, FCTFE
Material do corpo: 316L
Diafragmas: 316L
Tamanho do manômetro: 2"
Porto (port): SHENZHEN

Descrição
Sistema de troca de gás semiautomático, painel de troca de gás manual e placa de comutação automática de estágio único. Estes sistemas asseguram um fornecimento contínuo de gás alternando entre fontes (por exemplo, cilindros) sem interromper o fluxo quando uma fonte se esgota.
– Sistema de manifold de comutação semiautomático: alterna automaticamente para uma reserva quando a fonte primária está vazia, exigindo ação manual para reiniciar ou retornar após a substituição da fonte vazia.
– Painel de manifold de troca manual: o operador alterna manualmente entre as fontes de gás através de válvulas ou controles; é uma solução mais simples e de menor custo, adequada quando breves interrupções são aceitáveis.
– Placa de comutação automática de estágio único: sistema totalmente automático que alterna entre fontes e reduz a pressão do gás em uma única etapa; indicado para configurações simples e de manutenção fácil.
Ao selecionar o sistema, considerar o tipo de gás, vazão, requisitos de pressão e funções de segurança, como alarmes de baixa pressão.

Detalhes do produto
Local de origem: Guangdong, China (continente)
Marca: Jewellok
Certificação: CE
Número do modelo: JW-300
Quantidade mínima do pedido: 1 – 9 conjuntos
Preço: Negociável
Detalhes da embalagem: Embalagem para exportação
Capacidade de abastecimento: 5000 conjuntos por semana

Especificações do produto (detalhado)
1) Pressão máxima de entrada: 3000, 2200 Psi
2) Pressão máxima de saída: 25, 50, 100, 150, 0~250 Psi
3) Temperatura de trabalho: -40℃~74℃ (-40℉~165℉)
4) Taxa de vazamento: 2 x 10-8 atm.cc/seg He
5) Cv (alternativo listado): 0.08

Características de design

• Regulador de pressão para gases especiais
• Equipado com válvula de alívio de pressão
• Regulador de pressão e tubulação testados quanto à pressão e vazamento
• Manômetro de pressão de aço inoxidável de 2" com leitura clara
• Botão das válvulas de diafragma com logotipo liga/desliga

Lista de materiais
Material do corpo: 316L de aço inoxidável
Sede de válvula: PU, PTFE, PCTFE (observado também FCTFE em outra seção)
Diafragma: 316L de aço inoxidável
Conexão de entrada: 1/4" NPT (F)
Conexão de saída: 1/4" NPT (F)

Informações sobre pedidos (opções enumeradas)
Série: Dispositivo de troca semiautomático série JW-300
Opções de função: 1. Com função de distribuição de esvaziamento e purga; 2. Sem esvaziamento, função de distribuição de purga; 3. Esvaziamento, purga do sensor de pressão + distribuição; 4. Com sensor de pressão; 5. Outro
Conexão de saída (exemplos): 1: 1/4"NPT(F), 2: 1/4"NPT(M), 3: 3/8"NPT(F), 4: 3/8"NPT(M), 5: 1/2"NPT(F) etc.
Conexão de entrada (exemplos): 1: Solda de 1:1/4", 2: 1/4"NPT(M), 3: 3/8"Melding, 4: 3/8"NPT(M), 5: 1/2"Melding etc.
Material do corpo (opções): S: inoxidável; C: niquelado; outros conforme pedido
Pressões de entrada listadas por opção: H: 3000 psi; M: 2200 psi; C: 1000 psi; O: outro
Pressões de saída listadas por opção: 1: 25 psi; 2: 50 psi; 3: 100 psi; 4: 150 psi; 5: 250 psi
Gases exemplificados por opção: N2 (nitrogênio), O2 (oxigênio), H2 (hidrogênio), C2H2 (acetileno), CH4 (metano), Ar (argônio), He (hélio), Ar (ar atmosférico) etc.

caractéristiques / spécifications techniques

• Modelo: JW-300
• Marca: Jewellok
• Certificação: CE
• Pressão máxima de entrada: até 3000 psi (20.7 MPa)
• Faixas de pressão de saída disponíveis: 0~25, 0~50, 0~100, 0~150, 0~250 psi
• Temperatura de trabalho: -40°C a +74°C (-40°F a +165°F)
• Taxa de vazamento: 2 x 10-8 atm.cc/seg He
• Cv listado: 0.14 (em seção principal) e 0.08 (em seção de especificações do produto)
• Material do corpo: aço inoxidável 316L
• Sede da válvula: PU, PTFE, PCTFE (FCTFE também mencionado)
• Diafragma: 316L
• Tamanho do manômetro: 2"
• Conexões padrão: 1/4" NPT (F) para entrada/saída (ou outras opções conforme tabela de pedidos)
• Origem: Guangdong, China
• MOQ: 1–9 conjuntos
• Capacidade de fornecimento: 5000 conjuntos/semana
