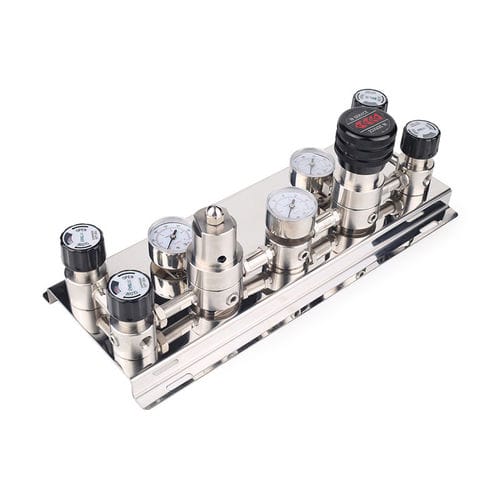

Distribuidor manifold multivias JW-200

em aço inox 316 Lpara gásde conexão múltipla

Detalhes do produto
Local de origem: Guangdong, China (continente); Marca: Jewellok; Certificação: CE; Modelo: JW-200; Quantidade mínima de pedido: 1-9 peças; Preço: negociável

Descrição curta
Coletoras de comutação para gases especiais em aço inox de alta pressão possibilitam fornecimento contínuo de gases de alta pureza (O2, N2, Ar, He, H2, CO2) conectando múltiplos cilindros e alternando automaticamente para uma fonte cheia quando uma se esgota. Projetadas para fornecimento ininterrupto em ambientes industriais e laboratoriais sensíveis à contaminação.

Descrição do produto (série JW-200)
A série JW-200 é um coletor de comutação de alta pressão em aço inoxidável para bancos de cilindros com alívio de pressão em ambos os lados. Fornece comutação automática para suprimento contínuo e inclui função de purga para válvulas de diafragma. Pressão máxima de entrada até 20,7 MPa (3000 psi). Montado e testado em oficina limpa para aplicações de alta pureza, como análise de gases e processos de semicondutores.

Principais características

• Função de purga para válvula de diafragma
• Fornecido com três reguladores de pressão série Jewellok (compatível com outros reguladores)
• Configurações de fornecimento contínuo configuráveis: 1×1, 2×2, 3×3, 4×4
• Detecção e comutação automática para manter fluxo ininterrupto

Parâmetros técnicos (resumo)

• Pressão máxima de entrada: 500, 3000 psig (20,7 MPa)
• Opções de pressão de saída: 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Pressão de teste de segurança: 1,5 × pressão máxima de entrada
• Temperatura de operação: -40°C a 74°C (-40°F a 165°F)
• Taxa de vazamento em relação à atmosfera: 2×10-8 atm cc/sec He
• Valor Cv: 0,14

Materiais e construção

• Material: aço inoxidável 316L
• Corpo, tampa, diafragma, mola, núcleo da válvula: 316L
• Filtro: 316L (10 mm)
• Assentos: PCTFE, PTFE, Vespel

Embalagem & Garantia
Unidades de venda: item único; Tamanho da embalagem: 36 x 15 x 26 cm; Peso bruto: 7,87 Kg; Tipo de embalagem: caixa PP + cartão de exportação; Garantia: 1 ano

Aplicações e usos
Adequado para gases de alta pureza e gases especiais como O2, N2, Ar, He, H2, CO2. Aplicações típicas: fornecimento de gás para laboratório, fabricação de semicondutores, sistemas de gás médico, fornecimento de gás para soldagem/indústria, análise de gases e sistemas de energia renovável/hidrogênio.

Especificações / Dados técnicos

• Modelo: JW-200
• Material: 316L SS
• Pressão máxima de entrada: 500, 3000 psig (20,7 MPa)
• Opções de pressão de saída: 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Temperatura de trabalho: -40°C a 74°C (-40°F a 165°F)
• Gases aplicáveis: gases de alta pureza, gases padrão, gases corrosivos
• Certificados: ISO9001:2008, CE
• Materiais do corpo: SS316 e latão niquelado (dependendo da configuração)
• Taxa de vazamento (em relação à atmosfera): 2×10-8 atm cc/sec He
• Valor Cv: 0,14
• Filtro: 316L (10 mm)
• Assentos: PCTFE, PTFE, Vespel
• Conexões: múltiplas opções de entrada/saída (barb 6/8/10 mm, 1/4", 3/8", 1/2" solda ou tubo O.D.)
