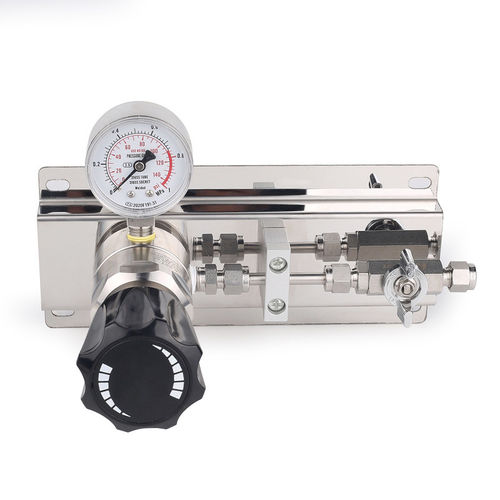

Unidade de regulação de gás para gás de ultra-alta pureza JW-400

Detalhes do produto

• Local de origem: Guangdong, China (continente)
• Nome da marca: Jewellok
• Certificação: CE
• Número do modelo: JW-400
• Quantidade mínima de pedido: 1 – 9 peças
• Preço: Negociável
• Detalhes de embalagem: Cada peça em saco PP, depois em uma caixa pequena, exterior em cartão.
• Capacidade de fornecimento: 5000 peças por semana
• Destaque: painel de controle de gás, painel de controle de pressão

Descrição
O painel regulador de comutação semiautomática para cilindros de gás de alta pureza JW-400 assegura fornecimento contínuo ao alternar entre cilindros quando a pressão cai abaixo de um limite predefinido. Destina-se a aplicações industriais e laboratoriais que exigem fornecimento contínuo de gás com baixa contaminação.

O painel integra válvulas de entrada, reguladores de alta precisão, manômetros e um mecanismo de comutação semiautomático que detecta o esgotamento do cilindro e transfere o fluxo para o cilindro reserva com mínima perturbação. Operadores podem substituir cilindros vazios sem desligar o sistema a jusante; pode ser necessário um reinício manual após a substituição.

Projetado para nitrogênio, hélio, argônio e outros gases de alta pureza, a unidade minimiza contaminação usando partes molhadas em aço inoxidável 316L e assentos e vedações apropriados. Recursos típicos incluem manômetros, válvulas de alívio de segurança e alarmes ou indicadores opcionais para status do cilindro.

Especificações (resumo)
Material: 316L SS
Pressão máxima de entrada (geral): 3000, 2200, 500 PSI
Pressão máxima de entrada alternativa (tabela): 500, 3000 psig
Intervalos de pressão de saída: 0-25, 0-50, 0-100, 0-250, 0-500 PSI
Temperatura de trabalho: -23 ~ +74 °C (também listada -40°F a 165°F / -40°C a 74°C)
Gases aplicáveis: Gases puros, gases padrão, gases corrosivos, etc.
Material do bonnet: SS316L
Materiais do assento: PCTFE, PTFE, Vespel
Mola: SS316L
O-ring: Viton
Filtro: 316L (10 mm ou opções µm)

Parâmetros técnicos (das tabelas)
Pressão máxima de entrada: 500, 3000 psig
Intervalos de pressão de saída: 0~25, 0~50, 0~100, 0~250, 0~500 psig
Pressão de teste de segurança: 1,5 vezes a pressão máxima de entrada
Temperatura de operação: -40°F a 165°F / -40°C a 74°C
Taxa de vazamento em relação à atmosfera: 2*10-8 atm cc/sec He
Valor Cv: 0,14

Material das peças (detalhado)
Corpo: 316L
Bonnet: 316L
Diafragma: 316L
Filtro: 316L (10 mm)
Assento: PCTFE, PTFE, Vespel
Mola: 316L
Núcleo da válvula: 316L

Aplicação / Detalhes da série (linhas selecionadas da tabela do produto)
Série: JW-400 — adequada para linha secundária e controle do fluxo de gás; configurações de pressão de entrada disponíveis nas opções H/M/L (ex.: H:1000 PSI / M:500 PSI / L:300 PSI). Opções de conexão entrada/saída: vários encaixes barb e de solda e tamanhos O.D. (ex.: barb 6 mm, solda 1/4", O.D. 1/4", O.D. 3/8", 8 mm, 10 mm, O.D. 1/2"). Gases típicos: N2, H2, C2H2, CH4, AR, HE, Ar. Recomenda-se manutenção periódica e verificação de vazamentos para garantir pureza e confiabilidade.
