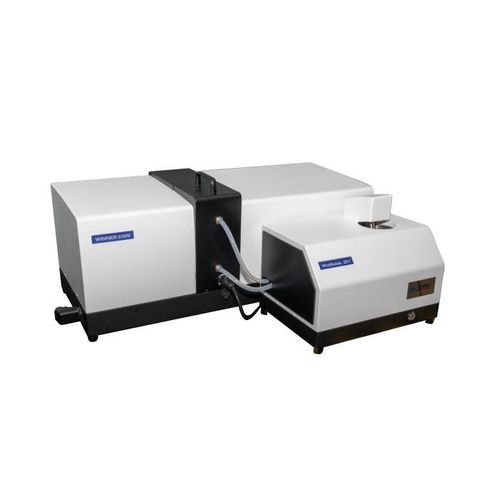

Analisador de tamanho de partículas por difração a laser Winner2309A WinModule-201

ópticopara a indústria alimentíciapara controle da qualidade

Visão geral
Winner2309A WinModule-201 é um analisador a laser de tamanho de partículas em meio úmido, inteligente e totalmente automático, que aplica princípios avançados de dispersão de Mie e difração de Fraunhofer. Um sistema de detecção fotoelétrica de alta sensibilidade e alta resolução e um caminho óptico com lente Canon importada garantem medições precisas e repetíveis da distribuição granulométrica. O equipamento é adequado para controle de qualidade industrial, institutos de pesquisa, laboratórios universitários, centros de P&D e órgãos de ensaio.

Destaques
Faixa de medição: 0,01–3500 μm
Velocidade de teste mais rápida: 10 segundos
Taxa de aquisição de dados: até 10 kHz
SOP com um clique para coleta, remoção de bolhas, dispersão, medição, limpeza e processamento de dados

Dispersão e manuseio de amostras
Métodos de dispersão: ultrassom, agitação mecânica e dispersão circulante integrada.
Ultrassom: 40 KHz, 60 W (tempo ajustável).
Agitação: 0–3000 rpm (ajustável).
Circulação: vazão 1–8 L/min; potência 120 W.
Volume do tanque de amostra: 600 ml.

Aplicações

• Cimento
• Cerâmica
• Farmacêutica
• Emulsões
• Dope
• Corantes
• Enchimento / impregnação
• Produtos químicos
• Catalisadores
• Fluidos de perfuração
• Abrasivos
• Lubrificantes
• Materiais de brasagem
• Células
• Micro-organismos
• Alimentos
• Aditivos
• Pesticidas
• Explosivos
• Grafite
• Materiais fotossensíveis
• Combustíveis
• Tintas
• Pós metálicos
• Pós não metálicos
• Carbonato de cálcio
• Caulim (kaolin)
• Leito água-carvão (water-coal slurry)
• Outros pós

Principais especificações

• Modelo: Winner2309A WinModule-201
• Princípio: dispersão de Mie e difração de Fraunhofer
• Faixa de medição: 0,01–3500 μm
• Número de canais: 116
• Velocidade de teste: 10 s (mais rápida)
• Frequência de amostragem: até 10 kHz
• Erro de precisão/repetibilidade: ≤0,5 % (CRM D50)
• Dispersão: ultrassônica (40 KHz, 60 W), agitação mecânica (0–3000 rpm), circulação (1–8 L/min, 120 W)
• Volume do tanque: 600 ml
• Dimensões: unidade principal 870×340×380 mm; módulo úmido 415×280×335 mm
• Peso líquido: unidade principal 32 kg; módulo úmido 15 kg
• Fontes de luz: laser principal 639 nm (>2 mW), laser auxiliar 405 nm (>2 mW)
• Caminho óptico: Fourier inverso (dobrado)
• Alinhamento óptico: automático
• Segurança a laser: Classe 1
• Modo de operação: SOP totalmente automatizado; operação com um clique
• Software: múltiplos modos de análise, saídas personalizadas D1–D100, comparações estatísticas, processamento inteligente, múltiplos formatos de exportação
• Idiomas da interface: chinês e inglês (outros opcionais)
• GMP: opcional

Óptica
Fonte de luz: laser principal λ = 639 nm, P > 2 mW; laser auxiliar λ = 405 nm, P > 2 mW.
Alinhamento automático do banco óptico e caminho óptico Fourier inverso dobrado garantem ampla faixa angular (0,015–145°) e alta resolução. Classe de segurança laser 1.

Software & Dados
Modelos de análise: distribuição livre, R-R, log-normal e modelos estatísticos por categoria.
Suporta comparação estatística entre múltiplos testes, comparações entre lotes e análise pré/pós processamento.
Saídas personalizadas: qualquer tamanho entre D1 e D100; percentuais cumulativos maiores/menores que tamanhos especificados; percentuais em intervalos.
Saídas: tamanhos característicos, dados/gráficos de distribuição diferencial/intervalar e curvas de distribuição cumulativa.
Exportação de relatórios: Word, Excel, BMP, TXT, PDF.

Vantagens
Alinhamento óptico automático com posicionamento em nível de mícron.
Sistema de dispersão circulante de alta estabilidade para evitar sedimentação e aglomeração; controlo coordenado de ultrassom e circulação.
Design modular seco/úmido que encurta trajetos, reduz deposição de partículas grandes e facilita limpeza e manutenção.
Software de ajuste avançado para análise multimodal com alta resolução abaixo de 2 μm.
Tecnologia patenteada Fourier inverso (caminho óptico dobrado) com design selado e proteção contra pó.

Especificações técnicas

• Modelo: Winner2309A WinModule-201
• Faixa de medição: 0,01–3500 μm
• Princípio: dispersão de Mie e difração de Fraunhofer
• Canais: 116
• Velocidade de teste: 10 s
• Frequência de amostragem: até 10 kHz
• Precisão / Repetibilidade: ≤0,5 % (CRM D50)
• Métodos de dispersão: ultrassônico, agitação mecânica, circulação
• Tanque de amostra: 600 ml
• Dimensões e peso: ver especificações principais
