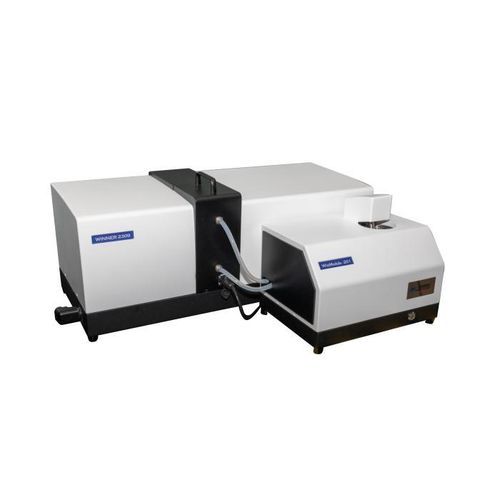

Analisador de tamanho de partículas por difração a laser Winner2309B WinModule-201

ópticopor difração a laserpara a indústria alimentícia

Visão geral
O Winner2309B WinModule-201 é um analisador inteligente de tamanho de partículas por laser com dispersão em meio úmido, totalmente automático, baseado nos princípios de espalhamento de Mie e Fraunhofer. Integra um sistema de detecção fotoelétrica de alta sensibilidade com caminho óptico equipado com lente Canon importada para garantir precisão e repetibilidade. Destinado a institutos de pesquisa, laboratórios universitários, centros de P&D e laboratórios de controle de qualidade industriais.

Resumo das principais características

• Faixa de medição: 0,01–2800 μm
• Princípios: espalhamento de Mie e Fraunhofer
• Tempo de ensaio mínimo: 10 segundos
• Frequência de amostragem: até 10 kHz
• Modo de operação: SOP totalmente automatizado
• Número de canais: 108

Dispersão e manuseio de amostras

• Dispersão ultrassônica: 40 kHz, 60 W (tempo ajustável)
• Agitação mecânica: 0–3000 rpm (ajustável)
• Circulação: vazão 1–8 L/min; potência da bomba 120 W
• Método úmido: ultrassom, agitação mecânica e circulação integrada
• Volume do tanque de amostras: 600 ml; injetor de amostras: WinModule-201

Óptica e fonte de luz

• Laser principal: 639 nm, >2 mW
• Laser auxiliar: 405 nm, >2 mW
• Banco óptico: alinhamento automático
• Caminho óptico: Fourier inverso (trajeto dobrado), faixa de ângulo de ensaio 0,015–145°
• Classe de segurança laser: Classe 1

Funções de software

• Modelos de análise: distribuição livre, R‑R, log‑normal e modelos estatísticos por categoria
• Comparação estatística: comparar múltiplos resultados entre lotes, tempos de processamento ou condições
• Processamento de dados: seleção inteligente de resultados representativos e análise estatística
• Saídas personalizadas: qualquer tamanho característico entre D1 e D100, percentuais acumulados maiores/menores que um tamanho, percentuais acumulados por intervalo
• Formatos de exportação: Word, Excel, BMP, TXT, PDF
• Operação com um clique: automática para entrada de água, remoção de bolhas, dispersão, teste, limpeza e processamento de dados
• Idiomas da interface: chinês e inglês (outros idiomas podem ser adicionados)
• GMP: opcional

Vantagens

• Sistema automático de alinhamento do caminho óptico com motores de passo híbridos para posicionamento micrométrico e medições estáveis.
• Dispersão por circulação de alta estabilidade para evitar sedimentação e aglomeração; controlo coordenado de ultrassom e circulação para ajustar a intensidade de dispersão.
• Design modular úmido/seco com circuito encurtado para limitar a precipitação de partículas grandes e reduzir custos de manutenção.
• Software com fitting livre para análise multimodal de grupos de partículas e alta resolução abaixo de 2 μm.
• Design óptico patenteado em Fourier inverso (dobrado) que amplia a faixa angular de ensaio e melhora o alcance e a resolução; percurso óptico selado para proteção contra poeira.

Aplicações

• Cimento, cerâmica
• Produtos farmacêuticos e medicina
• Emulsões, revestimentos, corantes, produtos químicos, catalisadores
• Fluidos de perfuração, abrasivos, lubrificantes, materiais de brasagem
• Amostras biológicas, aditivos alimentares, pesticidas, explosivos
• Grafite, materiais fotossensíveis, combustíveis, tintas
• Polvos metálicos e não metálicos, carbonato de cálcio, caulim
• Lama carvão‑água e outros sistemas pó‑líquido

Tecnologia patenteada e observações
O desenho do banco óptico e o sistema de alinhamento tridimensional são protegidos por patentes. A aplicação do princípio de Mie, a configuração dual‑laser ortogonal, a cubeta de amostra selada, a bomba de dispersão de pó e a instalação de circulação úmida estão cobertas por múltiplas patentes.

Especificações técnicas

• Modelo: Winner2309B WinModule-201
• Faixa de medição: 0,01–2800 μm
• Princípio: espalhamento de Mie e Fraunhofer
• Tempo de ensaio: a partir de 10 s
• Frequência de amostragem: até 10 kHz
• Canais: 108
• Precisão (CRM D50): ≤ 0,5%
• Repetibilidade (CRM D50): ≤ 0,5%
• Dispersão: ultrassom 40 kHz/60 W; mecânica 0–3000 rpm; circulação 1–8 L/min, 120 W
• Volume do tanque: 600 ml
• Fontes de luz: 639 nm (>2 mW) e 405 nm (>2 mW)
• Alinhamento do banco óptico: automático
• Caminho óptico: Fourier inverso, intervalo angular 0,015–145°
• Classe laser: Classe 1
• Dimensões: unidade principal 870 × 340 × 380 mm; módulo úmido 415 × 280 × 335 mm
• Peso líquido: unidade principal 32 kg; módulo úmido 15 kg
• Modo de operação: SOP totalmente automatizado
• Saídas de software: distribuições por intervalo e cumulativas, gráficos, exportação (Word, Excel, BMP, TXT, PDF)
