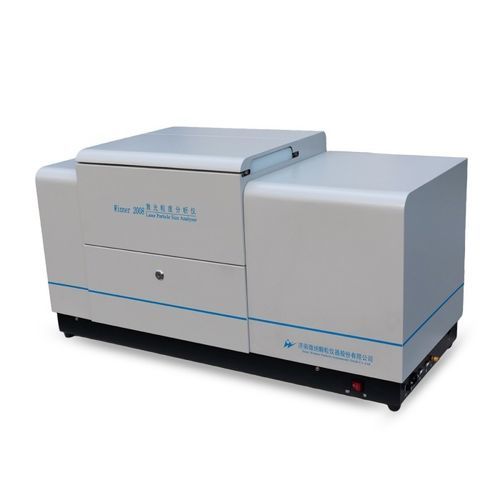

Analisador de tamanho de partículas por difração a laser Winner2008B

ópticopor difração a laserpara a indústria alimentícia

Visão geral
O Winner2008B é um analisador a laser do tamanho de partículas por dispersão úmida que adota o princípio de espalhamento de Mie. Faixa de medição: 0,01–1200 μm. O sistema utiliza detecção de dupla emissão/duplo espectro e medição por espalhamento lateral para fornecer análises de tamanho de partículas confiáveis e repetíveis para controle de qualidade industrial, P&D e uso em laboratório.

Principais características

• Faixa de medição: 0,01–1200 μm
• Detecção dupla emissão e duplo espectro
• Tecnologia de espalhamento lateral para maior precisão
• Modos de operação automático e manual
• Fluxo automatizado com um clique: entrada de amostra, remoção de bolhas, dispersão, medição, limpeza e processamento de dados

Sistema de dispersão
Sistema integrado de dispersão úmida e seca com agitação mecânica, dispersão ultrassônica e circulação de tubulação para evitar precipitação secundária de partículas grandes. Componentes: ultrassom (40 kHz, 60 W, tempo ajustável), agitador (0–3000 rpm ajustável) e bomba de circulação (30 L/min, 70 W). Sensor de nível d'água evita transbordamento. Volume do reservatório de amostra: 10 mL.

Óptica e detecção
Caminho óptico de transformada de Fourier com luz convergente (patente Winner) com sistema de alinhamento automático do banco óptico (precisão até 0,2 μm). Detecção por matriz de detectores com espaçamento logarítmico cobrindo ângulos de teste de 0,015° a 145°. Fontes de luz: laser semicondutor vermelho (λ = 639 nm, P > 3,0 mW) e laser verde opcional (λ = 405 nm, P > 2,0 mW). Distância focal efetiva: 500 mm. Segurança laser: Classe 1.

Software e dados
O software suporta múltiplos modelos de análise (distribuição livre, distribuição R–R, log-normal e modelos estatísticos), comparação estatística de múltiplos resultados, processamento inteligente para produzir resultados representativos, análise personalizada (qualquer métrica D1–D100, percentuais cumulativos) e saídas incluindo valores típicos de tamanho de partícula, distribuições diferenciais e cumulativas. Relatórios exportáveis em Word, Excel, BMP, TXT e PDF. Idiomas da interface: chinês e inglês; outros idiomas podem ser adicionados. Opção GMP disponível.

Aplicações

• Cimento, cerâmica
• Farmacêutica, emulsão, dope
• Corantes, pigmentos, tintas, materiais fotosensíveis
• Químicos, catalisadores, abrasivos, lubrificantes
• Pó metálico, pó não metálico, carbonato de cálcio, caulim
• Aditivos alimentares, pesticida, explosivo
• Combustível, grafite, fluido de perfuração, materiais de brasagem
• Outros pós e suspensões (ex.: lama água-carvão)

Vantagens

• Operação automática com um botão reduz a carga do operador e o erro humano
• Dispensão úmida e seca totalmente incorporada com controlo coordenado e tubagem encurtada para evitar precipitação secundária
• Caminho óptico avançado por transformada de Fourier com luz convergente para melhorar a discriminação submicrônica
• Alinhamento óptico automático com motor híbrido de passo de precisão (exatidão micro-movimento até 0,1 μm) para manter o alinhamento óptico e a estabilidade do teste
• Duplo caminho óptico e design de duplo laser ortogonal estendem a faixa e a sensibilidade desde submicrônica até classe milimétrica
• Técnica de ajuste livre sem restrições para refletir com precisão a distribuição de partículas

Patentes e destaques tecnológicos

• Patente design do banco óptico: ZL 2014 2 0378380.8
• Patente sistema de alinhamento 3D do banco óptico: ZL 2013 2 0835882.4
• Patente aplicação do princípio de espalhamento de Mie: ZL 2013 2 0812021.4
• Patente cubeta de amostra selada para analisador de partículas a seco: ZL.2011 2 0267646.8
• Patente aplicação de feixe laser duplo ortogonal: ZL 2007 2 0025702.0
• Patente design da bomba de dispersão de pó: ZL 2007 2 0018648.7
• Patente instalação de circulação úmida: ZL2010 2 0593526.2

Especificações técnicas

• Nome do modelo: Winner2008B
• Princípio: espalhamento de Mie
• Faixa de medição: 0,01–1200 μm
• Número de canais: 84 pcs
• Arranjo de detectores: matriz com espaçamento logarítmico, ângulo de teste 0,015°–145°
• Erro de precisão: ≤0,5% (CRM D50)
• Erro de repetibilidade: ≤0,5% (CRM D50)
• Modo de operação: totalmente automático / controlo manual
• Velocidade de teste completa: <2 min; tempo de intervalo por resultado de teste: 500 ms
• Dispersão: Ultrassônico f=40 kHz, p=60 W (tempo ajustável); Agitação: 0–3000 rpm; Circulação: 30 L/min, 70 W; Sensor de nível de água; Reservatório de amostra: 10 mL
• Fonte de luz: laser semicondutor vermelho λ=639 nm, P>3,0 mW; laser verde opcional λ=405 nm, P>2,0 mW
• Alinhamento do banco óptico: automático, precisão até 0,2 μm
• Caminho óptico: transformada de Fourier de luz convergente
• Distância focal efetiva: 500 mm
• Segurança laser: Classe 1
• Dimensões exteriores: 1040 mm × 440 mm × 540 mm
• Peso líquido: 58 kg
• Software: múltiplos modelos de análise, saídas personalizadas, exportação para Word/Excel/BMP/TXT/PDF, operação com um clique, interface chinês & inglês
• GMP: opcional
