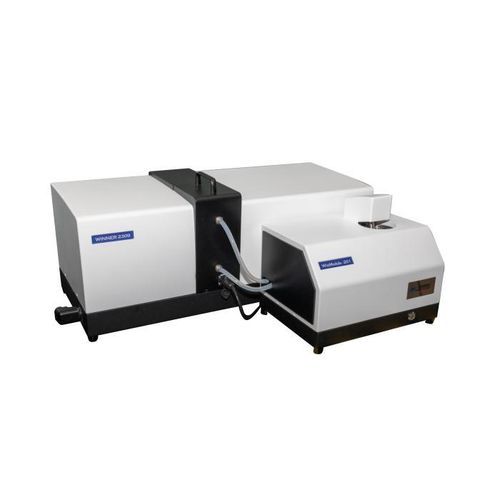

Analisador de tamanho de partículas por difração a laser Winner2309C WinModule-201

ópticopor difração a laserpor espalhamento de luz estático

Visão geral do produto
Winner2309C WinModule-201 é um analisador laser de tamanho de partículas em dispersão úmida, totalmente automático e inteligente, baseado nos princípios de espalhamento de Mie e difração de Fraunhofer. Sistema de sonda fotoelétrica de alta sensibilidade e caminho óptico com lente Canon importada garantem medições precisas e repetíveis da distribuição granulométrica. Indicado para controle de qualidade industrial, institutos de pesquisa, laboratórios universitários e centros de P&D.

Especificações principais (Geral)
Nome do modelo: Winner2309C WinModule-201
Princípio: Espalhamento de Mie e Fraunhofer
Velocidade de teste: A partir de 10 segundos
Índice de refração: Entrada flexível de ampla faixa de índices
Frequência de amostragem: Até 10 kHz
Dimensões externas: Unidade principal 870×340×380 mm; Módulo úmido 415×280×335 mm
Peso líquido: Unidade principal 32 kg; Módulo úmido 15 kg
Modo de operação: SOP totalmente automatizado; operação com um clique para todo o fluxo

Tamanho de medição
Faixa de medição: 0,01–2000 μm
Injetor de amostra: WinModule-201
Número de canais: 106 canais
Erro de precisão: ≤0,5% (CRM D50)
Erro de repetibilidade: ≤0,5% (CRM D50)
Métodos de dispersão: Ultrassônico (40 kHz, 60 W, tempo ajustável); Agitação mecânica (0–3000 rpm); Dispersão por circulação (vazão 1–8 L/min, bomba 120 W); Métodos úmidos combinados: ultrassom, agitação e circulação integrada
Volume do tanque de amostra: 600 ml

Óptica
Fonte de luz: Laser principal λ = 639 nm, P > 2 mW; Laser auxiliar λ = 405 nm, P > 2 mW
Alinhamento do banco óptico: Sistema de alinhamento automático
Caminho óptico: Fourier inverso (caminho óptico dobrado)
Segurança do laser: Classe 1

Funções do software
Modos de análise: Distribuição livre, distribuição R–R, log-normal e modelos estatísticos por categoria
Comparação estatística: Comparação de múltiplos resultados entre lotes ou tempos de processamento para orientar qualidade e custo
Processamento de dados: Análise estatística inteligente para fornecer resultados representativos
Análise personalizada: Saída de qualquer tamanho característico entre D1 e D100, percentuais acumulados acima/abaixo de tamanhos especificados e intervalos conforme necessidades da indústria
Saída: Valores típicos de partículas, distribuições diferenciais e gráficos, distribuições acumuladas e curvas
Relatório: Exportável para Word, Excel, imagem (.bmp), texto (.txt) e PDF
Operação com um clique: Sequência automática de entrada de água, remoção de bolhas, dispersão, teste, limpeza e processamento de dados
Idiomas de interface: Chinês e Inglês (outros idiomas sob solicitação)
GMP: Opcional

Vantagens

• Alinhamento automático do caminho óptico: motor de passo híbrido de precisão com posicionamento em nível micrométrico garante alinhamento ideal para medições precisas e estáveis.
• Dispersion por circulação de alta estabilidade: circulação úmida contínua e uniforme evita sedimentação e aglomeração; controle coordenado de ultrassom e circulação melhora a repetibilidade.
• Dispersão automática de amostras: design modular úmido/seco reduz o comprimento das tubulações, limita a sedimentação de partículas grandes, diminui custos de manutenção e facilita a limpeza.
• Software avançado: ajuste livre sem restrições que coleta dados de espalhamento e analisa automaticamente populações multimodais; partículas <2 μm resolvidas em 12 classes com alta resolução física.
• Projetado do caminho óptico: caminho dobrado por Fourier inverso patenteado com faixa de ângulo de medição 0,015–145° amplia alcance e resolução; caminho óptico selado e à prova de poeira.

Aplicações

• Cimento
• Cerâmica
• Farmacêutica
• Emulsões
• Revestimentos
• Corantes
• Acabamento têxtil
• Produtos químicos
• Catalisadores
• Fluidos de perfuração
• Abrasivos
• Lubrificantes
• Materiais de brasagem
• Géis
• Amostras biológicas
• Alimentos
• Aditivos
• Pesticidas
• Explosivos
• Grafite
• Materiais fotossensíveis
• Combustíveis
• Tintas
• Powders metálicos
• Powders não metálicos
• Carbonato de cálcio
• Caulim
• Lama carvão-água e outros materiais em pó

Tecnologia patenteada
Tecnologias patenteadas incluem design do banco óptico, sistema de alinhamento óptico 3D, aplicação do princípio de Mie, cuba de amostra selada para analisador seco, feixes laser ortogonais duplos, projeto de bomba de dispersão de pó e instalação de circulação úmida.

Especificações técnicas

• Nome do modelo: Winner2309C WinModule-201
• Faixa de medição: 0,01–2000 μm
• Princípio: Espalhamento de Mie e Fraunhofer
• Número de canais: 106
• Erro de precisão: ≤0,5% (CRM D50)
• Erro de repetibilidade: ≤0,5% (CRM D50)
• Fonte de luz: Laser principal 639 nm e laser auxiliar 405 nm (ambos >2 mW)
• Métodos de dispersão: Ultrassônico (40 kHz, 60 W), agitação mecânica (0–3000 rpm), dispersão por circulação (1–8 L/min)
• Volume do tanque de amostra: 600 ml
• Dimensões externas: Unidade principal 870×340×380 mm; Módulo úmido 415×280×335 mm
• Peso líquido: Unidade principal 32 kg; Módulo úmido 15 kg
• Velocidade de teste: A partir de 10 segundos
• Frequência de amostragem: Até 10 kHz
• Caminho óptico: Fourier inverso (dobrado)
• Segurança a laser: Classe 1
• Modo de operação: SOP totalmente automatizado; operação com um clique
• Saídas do software: Distribuições numéricas e gráficas diferenciais e acumulativas; exportação Word/Excel/BMP/TXT/PDF
• Idiomas de interface: Chinês e Inglês (outros idiomas opcionais)
