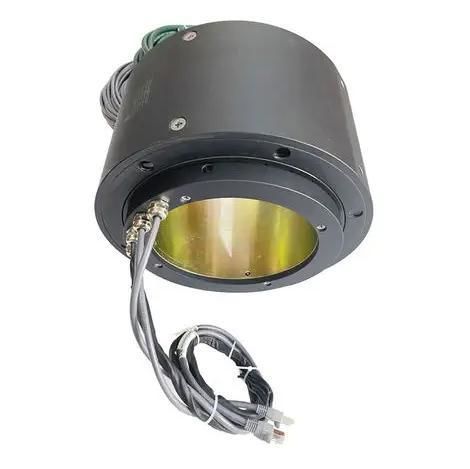

Anel coletor via Ethernet DHK195F

100 Mbpscom centro furadopara a indústria petrolífera

Anel deslizante à prova de explosão diâmetro de furo grande 190mm Classificação à prova de explosão: Ex d IIB T4 Gb Disponível para personalização, ID padrão 3-500 mm, OD 10-800 mm Projetado para cenários de risco de explosão, este anel deslizante à prova de explosão oferece transmissão confiável de potência e sinais de 360° com características de segurança robustas. Certificado Ex d IIB T4 Gb, combina proteção rigorosa contra explosões com engenharia de alto desempenho. Especificações principais: - Dimensões: Diâmetro interno 195mm, Diâmetro externo 320mm - Sinais: 2 grupos de transmissão de rede 100Mbps - Canais: 15 no total (5 circuitos de potência × 20A; 10 circuitos de sinal × 5A, incluindo 2 circuitos blindados para sinais de rede) - Tensão: 0~440VAC/240VDC - Resistência de isolamento: 1000MΩ (circuitos de potência @1000VDC); 500MΩ (sinais @500VDC) - Resistência dielétrica: 1500VAC/50Hz (60s, 1mA para circuitos de potência) - Variação de resistência dinâmica: <10mΩ - Velocidade de operação: 0~100rpm - Ambiente: -20℃~+80℃, <70% de umidade - Proteção: Classificação IP65; Material estrutural Q235A com contatos de metal nobre (ouro) para conectividade de baixa perda - Característica adicional: Conector de travamento metálico à prova d'água para vedação aprimorada. Ideal para equipamentos industriais que requerem rotação segura e estável em atmosferas explosivas, este anel deslizante garante desempenho ininterrupto mesmo em condições adversas. • Aplicações típicas: 1. Indústria de petróleo, gás natural e química Características de risco: O ambiente frequentemente contém gases inflamáveis (por exemplo, metano, hidrogênio), líquidos voláteis (por exemplo, gasolina, benzeno) ou pós combustíveis. A eletricidade estática e as faíscas elétricas podem facilmente desencadear explosões. Equipamentos típicos: - Equipamentos rotativos em refinarias/plantas químicas: Como agitadores de reatores, juntas rotativas para tubulações, eixos de agitação para tanques de armazenamento e centrífugas. Os anéis deslizantes precisam transmitir a potência do motor (por exemplo, 220VAC/380VAC), sinais de sensores (por exemplo, monitoramento de temperatura e pressão) e comandos de controle, enquanto cumprem as certificações à prova de explosão (por exemplo, Ex d IIB T4 Gb). - Plataformas de petróleo e gás offshore: Sistemas de acionamento de tubos de perfuração rotativos em plataformas de perfuração offshore e conectores rotativos para tubulações de petróleo/gás. Estes requerem resistência à névoa salina e umidade, e conformidade com os padrões à prova de explosão do ambiente marinho (por exemplo, Ex d I M2). 2. Minas de carvão e indústria de mineração Características de risco: O gás subterrâneo (principalmente metano), o pó de carvão e as misturas de ar podem formar gases explosivos. As faíscas elétricas geradas durante a operação do equipamento representam perigos significativos. Equipamentos típicos: - Máquinas rotativas subterrâneas em minas de carvão: Como tambores de elevação para mineração, impulsores de ventiladores e juntas rotativas na seção de corte dos mineradores de carvão. Os anéis deslizantes devem transmitir correntes altas (por exemplo, potência do motor), sinais de codificadores (para controle de velocidade) e apresentar classificações de proteção altas (IP65/IP67) para resistir ao ambiente úmido e empoeirado subterrâneo. - Equipamentos de trituração/peneiramento de mineração: Eixos rotativos para peneiras vibratórias e conexões elétricas rotativas para rolamentos de rotores de trituradores. Estes requerem resistência ao impacto e ao desgaste para evitar tempos de inatividade do equipamento ou ignição de gás por faíscas devido a falhas do anel deslizante. • Descrição do nome do produto: (1) Tipo de produto: DH—anel deslizante elétrico (2) Método de instalação: K—furo passante (3) Diâmetro do furo do produto de furo passante 195 mm F—À prova de explosão (4) Circuitos totais: 15 circuitos (5) A corrente nominal ou não será marcada se passar por uma corrente nominal diferente para os circuitos. (6) Número de identificação: –XXX; Para distinguir diferentes especificações do mesmo modelo de produto, o número de identificação é adicionado após o nome. Por exemplo: DHK080-24 tem dois conjuntos de produtos com o mesmo nome, o comprimento do cabo, o conector, o método de instalação, etc. são diferentes, você pode adicionar o número de identificação: DHK080-24-002; se houver mais deste modelo no futuro, e assim por diante -003, -004, etc. - Especificações técnicas / Características: - Classificação à prova de explosão: Ex d IIB T4 Gb - Diâmetro interno: 195mm - Diâmetro externo: 320mm - 2 grupos de sinais de rede 100Mbps - 15 canais (5 potência × 20A, 10 sinal × 5A, 2 blindados para rede) - Tensão: 0~440VAC/240VDC - Resistência de isolamento: 1000MΩ (potência), 500MΩ (sinal) - Resistência dielétrica: 1500VAC/50Hz (potência) - Variação de resistência dinâmica: <10mΩ - Velocidade de operação: 0~100rpm - Ambiente de operação: -20℃~+80℃, <70% de umidade - Proteção: IP65 - Material: Q235A com contatos de ouro - Conector de travamento metálico à prova d'água
