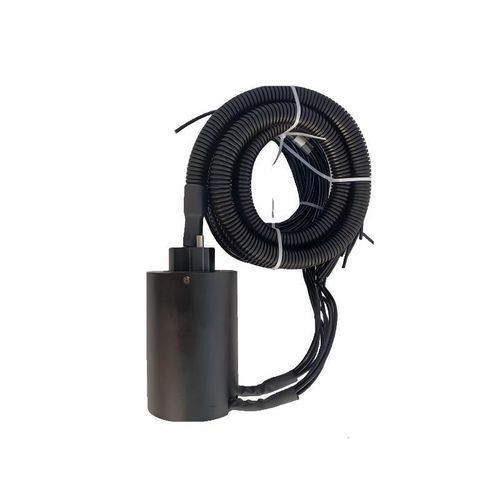

Anel coletor via Ethernet DHK078

para barramento CANRS-485eixo passante

Descrição curta
O anel coletor estanque Ø78 mm foi projetado para transmissão contínua de 360° de energia e sinais em ambientes agressivos e expostos à humidade. Possui carcaça vedada em liga de alumínio e contatos multi-escova em metal nobre que garantem baixo ruído elétrico, desgaste reduzido e longa vida útil em aplicações marinhas, offshore e de lavagem industrial. Disponível em configurações padrão e totalmente personalizáveis quanto ao número de canais, corrente nominal, comprimento dos cabos e tipo de conector.

Principais características

• Elevado nível de estanqueidade: Opções IP65 / IP66 / IP68 — resistente a jatos de água, submersão temporária e entrada de poeira.
• Perfil compacto de 78 mm: Projeto economizador de espaço com opções de passagem central (tipicamente Ø25,4 mm) para integração de linhas hidráulicas/pneumáticas.
• Opções de circuito flexíveis: Configurável de 1 a 48 anéis; mistura de potência (até 10A/20A por anel) + sinal de baixa corrente + dados de alta velocidade (Ethernet, CAN bus, RS485, etc.).
• Contatos duráveis: Projeto multi-escova ouro-ouro ou liga de prata que assegura transmissão estável, variação de resistência de contato < 10 mΩ, operação sem manutenção.
• Carcaça robusta: Liga de alumínio resistente à corrosão; opção em aço inoxidável para aplicações marítimas.
• Personalização: Comprimento dos cabos, posição de saída (lateral/superior), montagem com flange e integração com junta rotativa para fluidos mistos suportadas.

Aplicações

• Guinchos marítimos & offshore, ROVs, sistemas rotativos embarcados
• Carretéis de cabo & anéis de rotação para guindastes
• Máquinas de embalagem, enchimento e rotulagem expostas a lavagem
• Unidades pan-tilt CCTV externas, antenas radar
• Turbinas eólicas, rastreadores solares e equipamentos que requerem transferência rotativa selada de energia/sinal

Características / especificações técnicas

• Canais: 2
• Corrente nominal: 80 A (2 anéis)
• Tensão nominal: 0 ~ 380 V DC/VAC
• Resistência de isolamento: 1000 MΩ @ 1000 V DC
• Resistência dielétrica: 1500 VAC @ 50 Hz, 60 s, 1 mA
• Faixa de resistência de contato dinâmica: < 10 mΩ
• Velocidade de operação: 0 ~ 100 rpm
• Temperatura de operação: -20 °C ~ +80 °C
• Humidade de operação: ≤ 70%
• Nível de proteção IP: IP65 (opções até IP68)
• Material estrutural: Liga de alumínio (aço inoxidável opcional)
• Materiais de contato: Metal nobre
• Comprimento do cabo: 1500 mm (±20 mm)
