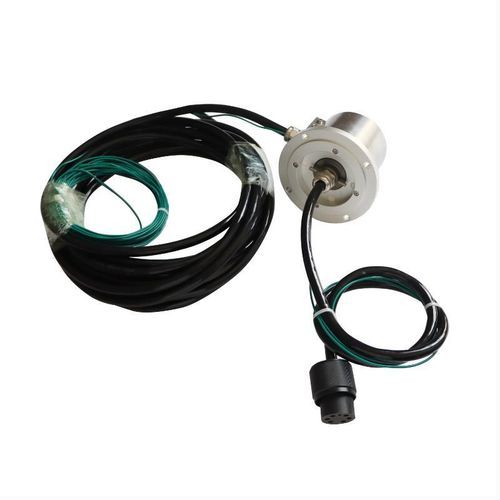

Anel coletor para enrolador de cabos DHS090-6

marítimoem aço inoxidávelde liga de alumínio

Descrição curta
DHS090-6 Anel coletor à prova d'água IP68, diâmetro exterior 90 mm, 6 circuitos, com cabos estanques e conectores impermeáveis. Projetado para carretéis de cabo marítimos e ambientes subaquáticos severos, garantindo transmissão confiável de energia e sinais sob rotação contínua.

Pontos chave

• Proteção IP68 verdadeira — Totalmente à prova de poeira e resistente à submersão, construído para carretéis de cabo marítimos, guinchos offshore e equipamentos subaquáticos.
• Cabos estanques & conectores impermeáveis — Equipado com cabos estanques e conectores com classificação IP68 para evitar a entrada de água na saída.
• Compacto Ø 90 mm — Design que economiza espaço, fácil de integrar em carretéis, bobinas e máquinas rotativas.
• Configuração de 6 circuitos — Suporta canais combinados de potência e sinal, atendendo necessidades de transmissão mistas em uma única unidade.
• Resistente à corrosão & durável — Carcaça em liga de alumínio ou aço inoxidável com vedação de grau marítimo, vida útil de até 80 milhões de revoluções, operação livre de manutenção.
• Personalizável — Contagem de circuitos, classificação de corrente, comprimento do cabo e tipo de conector disponíveis para soluções sob medida.

Especificações do anel coletor condutivo
Modelo: DHS090-6
Número de circuitos: 7 circuitos no total: • 2 circuitos @ 30A (potência) • 2 circuitos @ 10A (potência) • 2 circuitos (sinal blindado)
Tensão nominal: 24V ~ 220V AC/DC
Material de contato: Metal precioso
Especificação de fio: Cabos fornecidos pelo cliente (personalizável)
Grau de proteção: IP68 (à prova de poeira e submersível)
Material da carcaça: Liga de alumínio
Velocidade de rotação: 0 ~ 100 rpm
Resistência de isolamento: ≥ 500 MΩ @ 1000V DC (umidade normal)
Força dielétrica: ≥ 1000V @ 50Hz (entre circuitos adjacentes)
Temperatura de operação: -20°C ~ +80°C
Umidade de operação: 60% UR ou superior

Principais características e benefícios

• Impermeabilização IP68 máxima: Projetado para submersão e condições extremamente úmidas, adequado para carretéis marítimos, câmeras subaquáticas e ROVs.
• Transmissão híbrida de potência & sinal: Combina circuitos de potência de alta carga (30A) com canais de sinal blindados sensíveis em uma unidade compacta.
• Desempenho excepcional de isolamento: Suporta testes de alta tensão (≥1000V) e mantém alta resistência de isolamento (≥500 MΩ), evitando curtos-circuitos em sistemas de 24V–220V.
• Carcaça de alumínio resistente à corrosão: Corpo em liga de alumínio fornece rigidez e resistência à corrosão para ambientes salgados ou quimicamente agressivos.
• Baixo atrito & longa vida: Contatos em metal precioso minimizam o desgaste durante rotação contínua (até 100 rpm), proporcionando operação confiável e baixa manutenção.

Aplicações típicas

• Equipamento marítimo: Carretéis de cabo, guinchos e juntas rotativas em navios.
• Robótica subaquática: ROVs, equipamentos de mergulho e sistemas de salvamento.
• Offshore petróleo & gás: Conectores rotativos em condições climáticas adversas e ambientes úmidos.
• Indústria pesada: Processamento químico úmido e máquinas de construção externas.

Opções de personalização

• Comprimento & tipo de cabo: Especifique os comprimentos de fios do estator e do rotor; cabos fornecidos pelo cliente podem ser integrados.
• Dimensionamento de tensão & corrente: Ajuste a configuração dos circuitos com base nos requisitos de energia.
• Tipos de conectores: Escolha entre conectores militares ou padrão industrial (ex.: MIL-DTL-38999, BNC, etc.).
• Vedação especial: Opções de vedação reforçada para submersão mais profunda ou aplicações de alta pressão.

Características / Especificações técnicas

• Modelo: DHS090-6
• Diâmetro exterior: 90 mm
• Grau de proteção: IP68 (à prova de poeira & submersível)
• Distribuição circuitos / corrente: 7 circuitos indicados nas especificações: 2 × 30A (potência), 2 × 10A (potência), 2 × sinal blindado (nota: o título do produto faz referência a 6 circuitos; a tabela indica 7 no total)
• Tensão nominal: 24V ~ 220V AC/DC
• Material de contato: Metal precioso
• Material da carcaça: Liga de alumínio
• Velocidade de rotação: 0–100 rpm
• Resistência de isolamento: ≥ 500 MΩ @ 1000V DC (umidade normal)
• Força dielétrica: ≥ 1000V @ 50Hz (entre circuitos adjacentes)
• Temperatura de operação: -20°C a +80°C
• Umidade de operação: 60% UR ou superior
• Especificação de fio: Cabos fornecidos pelo cliente (personalizável)
