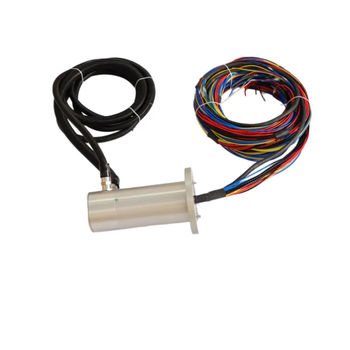

Anel coletor para barramento CAN DHS099F-39

elétricoindustrialem PTFE

Descrição curta

• Produto: Anel coletor estanque OD 99 mm para escavadora elétrica
• Modelo: DHS099F-39
• Total de circuitos: 39 (24 potência + 15 sinal)
• Corrente nominal: Potência: 30A, Sinal: 10A
• Tensão nominal: 0~380VAC/VDC
• Material dos contatos: Ouro sobre ouro
• Velocidade de operação: 0~300 rpm
• Grau de proteção: IP65
• Aplicação: Escavadora elétrica / máquinas de construção

Visão geral do produto
O DHS099F-39 é um anel coletor combinado robusto desenvolvido para escavadoras elétricas e projetos de retrofit de diesel para elétrico. É montado no centro de giro da escavadora para transferir energia elétrica e sinais de controlo do chassis inferior estacionário (bateria / fonte de energia) para a superestrutura rotativa (cabine, motor de rotação, motor da bomba hidráulica, controlador, sensores). Com diâmetro exterior de 99 mm, caixa em liga de alumínio vedada IP65 e câmaras separadas potência/sinal, elimina o enrolamento de cabos, interrupções de sinal e desconexões de alta tensão durante rotação contínua de 360°.

Principais características

• Design combinado multi-circuito – 24 circuitos de potência + 15 circuitos de sinal numa unidade compacta
• Alta capacidade de corrente – 30A por circuito de potência, adequado para acionamento principal e bomba de escavadoras elétricas
• Transmissão de sinal estável – circuitos CAN-L/CAN-H dedicados, condutores de sinal blindados, sem diafonia com potência
• Proteção IP65 – estanque à poeira e resistente a jatos de água, adequado para canteiros, mineração e uso exterior
• Contactos ouro-ouro – baixo ruído elétrico, baixo desgaste, longa vida útil
• Suporte a encoder – circuito encoder opcional para ângulo de rotação / feedback
• Montagem por flange – integração fácil com junta de rotação central
• Fácil manutenção – conduta corrugada nos condutores do rotor, marcação clara estator/rotor

Especificações técnicas
Modelo: DHS099F-39
Diâmetro exterior: Ø99 mm
Total de circuitos: 39 (24 potência + 15 sinal)
Corrente nominal: Potência 30A / circuito, Sinal 10A / circuito
Tensão nominal: 0–380V AC/DC
Velocidade de operação: 0–300 rpm
Resistência de isolamento: Potência ≥1000MΩ @1000VDC; Sinal ≥500MΩ @500VDC
Rigidez dielétrica: Potência 1500VAC; Sinal 500VAC
Resistência dinâmica: <10 mΩ
Material de contacto: Ouro sobre ouro
Caixa: Liga de alumínio
Grau de proteção: IP65
Temperatura de funcionamento: -20°C ~ +80°C
Condutores: AWG14 Teflon (potência), 1mm² blindado (sinal)
Vida útil: 10 milhões de revoluções

Aplicação em escavadoras elétricas

• Lado inferior do veículo (estator / anel interno) – ligado ao pack de baterias do chassis ou a alimentação 380V por cabo arrastado
• Lado superior do veículo (rotor / anel externo) – ligado ao motor de rotação, motor da bomba, controlador da cabine, câmara, sensores
• Os circuitos transmitidos incluem: alimentação DC/AC de alta corrente para motor de rotação e acionamento da bomba hidráulica; alimentação auxiliar 24V para controlador, ecrã, iluminação; barramento CAN entre BMS, MCU e controlador superior; encoder / feedback de ângulo; sinais de pressão, inclinação e temperatura

Por que IP65 + OD99 para retrofit de escavadora

• OD99mm encaixa no espaço comum da flange central de escavadoras de 7–24 t
• IP65 lida com poeira, chuva e salpicos de lama no canteiro; atualizável para IP67 para mineração
• Câmaras separadas potência/sinal evitam que correntes de arranque do motor interfiram no CAN
• Contactos em ouro + condutores Teflon reduzem a subida de temperatura em serviço contínuo
