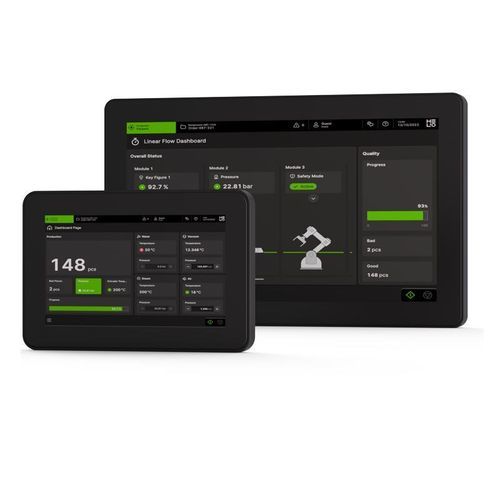

Interface homem-máquina com tela multitouch C6 X1 series

com tecnologia capacitiva projetadacom tela sensível ao toque capacitivade parede

Visão geral
A série HMI Web C6 X1 fornece interfaces homem‑máquina baseadas na web, projetadas para aplicações industriais edge e IIoT. Disponível com ecrãs táteis capacitivos projetados de 7" a 21,5", os painéis suportam opções de montagem flexíveis e Power over Ethernet (PoE) para simplificar a instalação. Um navegador HTML5 baseado em Chromium e o ecossistema HELIO permitem UIs web responsivas e independentes da plataforma para implantações Industry 4.0.

Destaques

• Ecrãs projetivos capacitivos multitouch (7"–21,5")
• Montagem flexível: pescoço de ganso, suportes tubulares, montagem em parede, montagem em painel ou em campo
• Alta classe de proteção IP67 (com cabo adequado) para instalação fora de quadros elétricos
• Tecnologia baseada na web com navegador Chromium HTML5 para uso edge/IIoT
• Alimentação por Ethernet (PoE) para alimentação e rede com um único cabo

Principais características

• Tecnologia capacitiva projetiva, verdadeiro multi‑touch
• Tamanhos de ecrã: 7", 10,1", 15,6", 21,5"
• Hardware robusto para montagem em painel ou em campo; IP67 garantido com o cabo C6 X1
• Opção de funcionamento com um único cabo via PoE (classe PoE dependendo do tamanho do ecrã)
• Conectividade: Ethernet (PoE), USB Host (com cabo especial), Wi‑Fi, NFC
• Sensores integrados: sensor de temperatura e acelerómetro 3 eixos; LED RGB de estado e buzzer
• Sistema operativo Linux com navegador Chromium HTML5 para HMIs web e aplicações edge; HELIO disponível para acelerar o desenvolvimento de UI

Aplicações

• Visualização IIoT edge e HMI web para produção e automação
• Terminais de operador montados em máquina ou no campo que exigem protecção IP67
• HMIs web responsivos para compatibilidade multi‑dispositivo e acesso remoto

Especificações técnicas

• Display - C6 X1-07 : 7" TFT / 16M cores / 1024 x 600 / 400 cd/m² / projetivo capacitivo, Multitouch
• Display - C6 X1-10 : 10,1" TFT / 16M cores / 1280 x 800 / 400 cd/m² / projetivo capacitivo, Multitouch
• Display - C6 X1-15 : 15,6" TFT / 16M cores / 1366 x 768 / 400 cd/m² / projetivo capacitivo, Multitouch
• Display - C6 X1-21 : 21,5" TFT / 16M cores / 1920 x 1080 / 400 cd/m² / projetivo capacitivo, Multitouch
• CPU / Processador : 64-bit i.MX 8M Mini Quad core, 1,6 GHz
• RAM : 2 GB
• Armazenamento (Flash) : eMMC 8 GB
• FRAM : 64 KB
• Interfaces - Ethernet : 1x porta Ethernet 10/100 com PoE
• Interfaces - USB : 1x USB Host V2.0, máx. 500 mA (disponível com cabo especial)
• Wi‑Fi : IEEE 802.11 a/b/g (pode operar como dispositivo de rede ou ponto de acesso)
• NFC : ISO/IEC 14443A
• Sensores : sensor de temperatura, acelerómetro 3 eixos
• LED / Buzzer : 1 LED RGB / Sim (buzzer)
• Alimentação - C6 X1-07 : IEEE 802.3af 4PPoE / 12 W max.
• Alimentação - C6 X1-10 : IEEE 802.3af PoE / 14 W max.
• Alimentação - C6 X1-15 : IEEE 802.3at PoE+ / 23 W max.
• Alimentação - C6 X1-21 : IEEE 802.3bt 4PPoE / 35 W max.
• Temperatura de funcionamento : -20 °C … 55 °C (humidade relativa 5 % a 85 % sem condensação)
• Temperatura de armazenamento : -30 °C … +80 °C
• Classe de protecção : IP67 (garantido com cabo C6 X1)
• Sistema operativo : Linux
