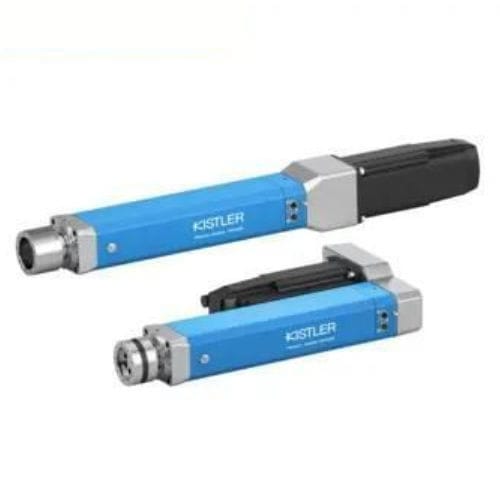

Módulo de montagem com sensor de força integrado 2164A series

com servoacionamento

Visão geral
O módulo de união NC NCFx Pro Tipo 2164A apresenta um design compacto que reduz as distâncias entre centros e o espaço de instalação, facilitando a integração em conceitos de máquina existentes. O sensor de força é montado diretamente no fuso (ram) para medição direta da força e está disponível como sensor montado no ram do tipo extensométrico (strain gauge) ou piezoelétrico. A comunicação digital entre o amplificador servo e o sistema de monitoramento de processo maXYmos NC (Type 5847C) é feita via EtherCAT. A integração plug-and-play com maXYmos NC permite a identificação automática do módulo de união e a transferência automática dos dados de sensor e calibração para parametrizar o amplificador servo. Os valores medidos são transmitidos sem interferências via telemetria. A interface Ethernet suporta transferência de dados de qualidade através de vários protocolos, visualização via VNC e cópias de segurança de dados.

Principais características / vantagens

• Sensor de força montado no ram: extensométrico ou piezoelétrico com telemetria para elevada precisão de medição
• Capacidade de sobrecarga: +20% da força nominal em compressão
• Adequado para aplicações de compressão e tração
• Alta velocidade de movimento para ciclos curtos
• Variantes piezoelétricas com ampla faixa de medição e sete faixas de força predefinidas

Aplicações

• Rebitagem (riveting)
• Clinching
• Prensagem de rolamentos, pinos e componentes eletrónicos
• Flangeamento
• Rolling
• Bonding (colagem)
• Crimpagem
• Sinterização
• Criação de clipes e conexões de encaixe
• Aplicações de caulking
• Processos de ensaio como testes de molas

Interfaces e integração

• Comunicação digital via EtherCAT entre amplificador servo e maXYmos NC (Type 5847C)
• Identificação plug-and-play com transferência automática de valores de sensor e calibração
• Telemetria para transmissão de valores medidos sem interferências e com precisão
• Interface Ethernet para transferência de dados de qualidade via vários protocolos, visualização VNC e backups

Especificações técnicas

• Série: NCFx Pro
• Tipo / modelo: 2164A
• Módulo de união eletromecânico compacto que reduz distância entre centros e espaço de instalação
• Posição do sensor: montado no ram para medição direta da força
• Tecnologias de sensor: extensométrico ou piezoelétrico (montagem no ram)
• Exemplos de faixas de força: 1,5 kN, 2 kN, 5 kN, 10 kN, 20 kN, 30 kN, 60 kN, 100 kN
• Exemplos de cursos: 100 mm, 200 mm, 400 mm
• Capacidade de sobrecarga: +20% da força nominal (compressão)
• Adequado para aplicações de compressão e tração
• Alta velocidade de movimento para tempos de ciclo reduzidos
• Telemetria para transmissão precisa dos valores medidos
• Comunicação digital EtherCAT e parametrização automática do amplificador servo via integração maXYmos NC
• Interface Ethernet para transferência de dados de qualidade baseada em protocolos, visualização VNC e backups
• Variantes disponíveis: travão de retenção opcional e configurações de prensa servo reta ou inclinada
