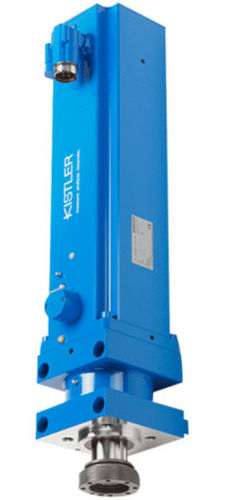

Módulo de montagem com sensor de força integrado 2151B series

com servoacionamento

Resumo
O Módulo de união NC NCFH Tipo 2151B (dois tamanhos) integra um sensor de força piezoelétrico com amplificador de carga e um codificador absoluto de deslocamento. Projetado para processos de montagem e união monitorizados por força‑deslocamento, cobre forças nominais de 1 a 60 kN e é indicado para aplicações com espaço limitado e elevadas exigências dinâmicas.

Características/vantagens principais

• Elevada dinâmica: velocidade até 700 mm/s
• Dois tamanhos que cobrem a faixa de medição 1 … 60 kN
• Design compacto sem correia
• Compensação ativa da compressão do processo para posicionamento preciso
• Codificador absoluto integrado (sem necessidade de homing)
• Manutenção reduzida

Descrição detalhada
A caixa integra o sensor de deslocamento, o codificador absoluto integrado, o sensor de força piezoelétrico tração/compressão e o amplificador de carga. As forças sobre o sensor geram uma carga elétrica proporcional no elemento piezo, que o amplificador converte num sinal de tensão analógico. O acionamento é um servomotor CA de eixo oco comutado eletricamente, controlado por um servoamplificador que assegura velocidade constante independente da carga. São suportadas funções padrão como prensagem de blocos, prensagem por posição, prensagem controlada por feedback de força e posicionamento intermédio. O módulo pode operar com servoamplificadores IndraDrive em combinação com maXYmos NC Tipo 5847; a comunicação IndraDrive ↔ maXYmos NC é em tempo real via SERCOS III. Estão disponíveis interfaces slave de bus de campo onboard para controlo do cliente (PROFIBUS, PROFINET, EtherNet/IP, EtherCAT). Dados de qualidade podem ser transmitidos via Ethernet; visualização via VNC e backup de dados são suportados.

Especificações técnicas

• Série / modelo: NCFH, Tipo 2151B
• Faixa de forças nominais / medição: 1 … 60 kN (cobertura por dois tamanhos; várias variantes)
• Tamanhos / cursos: tamanho 1 — 200 mm; tamanho 2 — 400 mm (exemplos)
• Princípio de medição: sensor de força piezoelétrico integrado com amplificador de carga
• Medida de deslocamento: sensor de deslocamento integrado com codificador absoluto
• Acionamento: servomotor CA de eixo oco comutado eletricamente (controlado por servoamplificador)
• Velocidade máx. / dinâmica: até 700 mm/s
• Funções padrão: prensagem de blocos, prensagem por posição, prensagem controlada por força, posicionamento intermédio
• Compensação: compensação ativa da compressão do processo
• Interfaces / integração: compatível com IndraDrive + maXYmos NC (Tipo 5847); SERCOS III em tempo real; interfaces de bus de campo onboard (PROFIBUS, PROFINET, EtherNet/IP, EtherCAT)
• Dados / monitorização: dados de qualidade via Ethernet; visualização via VNC; backup de dados suportado
• Design / manutenção: compacto, sem correia, manutenção reduzida
