Mandril de fixação de peças com 2 castanhas NT04

Visão geral

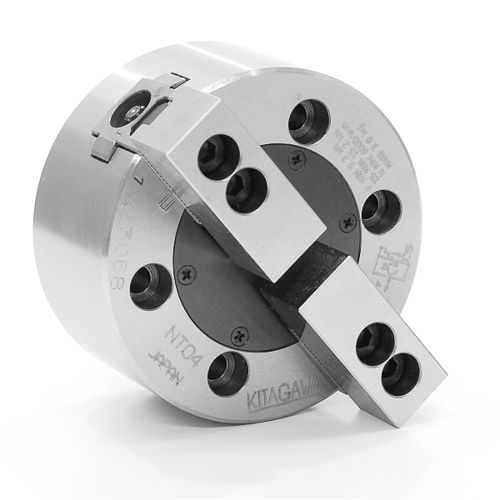

Mandril de 2 garras centro fechado NT04 Kitagawa projetado para fixar peças com secções quadradas, rectangulares ou irregulares. Faixa de aperto: 5 mm (mín) – 110 mm (máx).

Principais características

• Curso das garras (diâmetro): 6,4 mm
• Curso do êmbolo: 15 mm
• Faixa de aperto: 5–110 mm
• Força máxima de tração: 5,3 kN
• Força máxima de aperto estático: 15,2 kN
• Velocidade máxima: 6000 rpm
• Peso líquido (com garras macias): 3,8 kg
• Momento de inércia: 0,007 kg·m2
• Cilindro correspondente: Y0715R
• Garras macias compatíveis: SB04A1T
• Pressão máxima de trabalho: 1,68 MPa

Especificações técnicas
Modelo: NT04
Faixa de aperto (mm) — Máx.: 110; Mín.: 5
Curso das garras (diâmetro) (mm): 6,4
Curso do êmbolo (mm): 15
Força máxima de tração (kN): 5,3
Força máxima de aperto estático (kN): 15,2
Velocidade máx. (min^-1): 6000
Momento de inércia (kg·m2): 0,007
Peso líquido (kg) (com garras macias): 3,8
Cilindro compatível: Y0715R
Garras macias compatíveis: SB04A1T
Desenhos / ficheiros 2D/3D CAD: disponíveis mediante solicitação.

Conteúdo da entrega
Mandril com parafusos de montagem, blocos para ranhuras em T e parafusos de fixação das garras.
