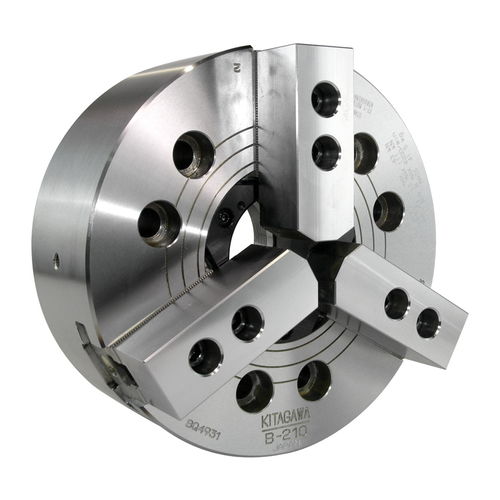

Mandril de fixação de peças para torneamento B210

com 3 castanhas

Visão geral
O KITAGAWA B-210 é um mandril de potência de 3 garras com Ø 254 mm, furo passante de 75 mm e velocidade máxima de 4200 rpm. Projetado para operações de torneamento industriais e fabricado em aço ligado de alta qualidade.

Principais características

• Mandril 3 garras tipo cunha que proporciona até 20% mais velocidade, força de aperto e capacidade de furo em comparação com mandris convencionais
• Furo passante (mm): 75
• Faixa de aperto (mm): 31 – 254
• Curso da garra (diâmetro mm): 8,8
• Curso do êmbolo (mm): 19
• Lubrificação: bico de lubrificação em cada garra mestre
• Dentado da garra mestre: 1,5 mm × 60°

Detalhes do produto

• Modelo: B-210 (KITAGAWA)
• Mandril de 3 garras Ø 254 mm com furo passante de 75 mm
• Faixa de aperto (mm): 31 – 254
• Força máxima de aperto (kN): 111
• Força máxima de tração (kN): 43
• Velocidade máxima: 4200 rpm
• Peso líquido (com garras macias): 34,5 kg

Informações adicionais

• Montagem: montagem rebaixada; pode ser necessário adaptador adicional
• Equipamento padrão: parafusos de montagem, porcas em T, parafusos de fixação das garras, porca cega e chave de montagem incluídos
• Cilindro compatível: S1875
• Garra dura compatível: HB10A1
• Garra macia compatível: SB10B1

Especificações técnicas

• Modelo: B-210
• Furo passante (mm): 75
• Faixa de aperto (mm): Máx. 254, Mín. 31
• Curso da garra (diâmetro) (mm): 8,8
• Curso do êmbolo (mm): 19
• Força máxima de tração (kN): 43
• Força máxima de aperto estática (kN): 111
• Velocidade máxima (rpm): 4200
• Momento de inércia (kg·m2): 0.315
• Peso líquido (kg) (com garras macias): 34,5
• Material: aço ligado de alta qualidade
