Mandril de fixação de peças para torneamento interno DL206
de alta precisãopull-backcom 3 castanhas

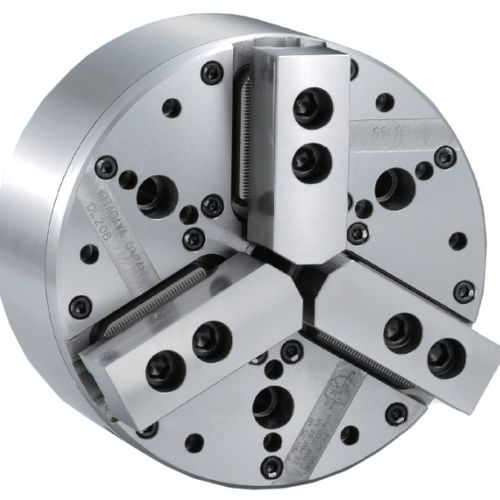

Mandril de fixação de peças para torneamento interno - DL206 - Kitagawa Europe - de alta precisão / pull-back / com 3 castanhas
Mandril de fixação de peças para torneamento interno - DL206 - Kitagawa Europe - de alta precisão / pull-back / com 3 castanhas
Mandril de fixação de peças para torneamento interno - DL206 - Kitagawa Europe - de alta precisão / pull-back / com 3 castanhas - imagem - 2
Guardar nos favoritos
Comparar

Características

Aplicações
para torneamento interno
Outras características
pull-back, de alta precisão
Número de castanhas
com 3 castanhas
Diâmetro de fixação

MÍN: 25 mm
(0,98 in)

MÁX: 140 mm
(5,51 in)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 6.000 rpm
(37.699 rad.min-1)

Descrição

Características principais
  • Mandril de potência 3 garras com ação pull-back, projetado para maior precisão e produção em volume.
  • Diâmetro: 169 mm
  • Passagem (mm): 20
  • Curso da garra (diâmetro mm): 5,8
  • Curso do êmbolo (mm): 11,5
  • Velocidade máxima: 6000 rpm
  • Peso líquido (com garras macias): 18 kg
  • Momento de inércia: 0,080 kg·m2
  • Faixa de aperto (garras padrão): Ø25–Ø140 mm
  • Faixa de aperto (garras opcionais): Ø25–Ø158 mm
  • Tipo de garras padrão: SB06D1
  • Garras opcionais: SB06B1
  • Cilindro compatível: Y1020R
  • Pressão máx (MPa): Externa 2,7 / Interna 1,7
  • Força mínima de atuação (kN): 5
  • Pressão mínima (MPa): 0,9


Informações adicionais
  • Montagem: montagem rebaixada; adaptador adicional necessário.
  • Equipamento padrão: parafusos de montagem, porcas em T e parafusos de fixação das garras. Inclui porca de ligação bruta e chave de montagem.
  • Compatível com garras duras e macias para adaptar o aperto conforme a aplicação.


Especificações técnicas
  • Modelo: DL206
  • Tipo: Mandril de potência 3 garras com ação pull-back
  • Diâmetro nominal: 169 mm
  • Passagem: 20 mm
  • Faixa de aperto (padrão): Ø25 (mín) – Ø140 (máx) mm
  • Faixa de aperto (garras opcionais): Ø25 – Ø158 mm
  • Curso da garra (diâmetro): 5,8 mm
  • Curso do êmbolo: 11,5 mm
  • Max input (Externa): 19 kN
  • Max input (Interna): 12,6 kN
  • Força máxima de aperto estática (Externa): 54 kN
  • Força máxima de aperto estática (Interna): 36 kN
  • Velocidade máxima: 6000 rpm
  • Peso líquido (com garras macias): 18 kg
  • Momento de inércia: 0,080 kg·m2
  • Cilindro compatível: Y1020R
  • Garras padrão: SB06D1
  • Garras opcionais: SB06B1
  • Pressão máx (Externa / Interna): 2,7 MPa / 1,7 MPa
  • Entrada mínima: 5 kN
  • Pressão mínima: 0,9 MPa
