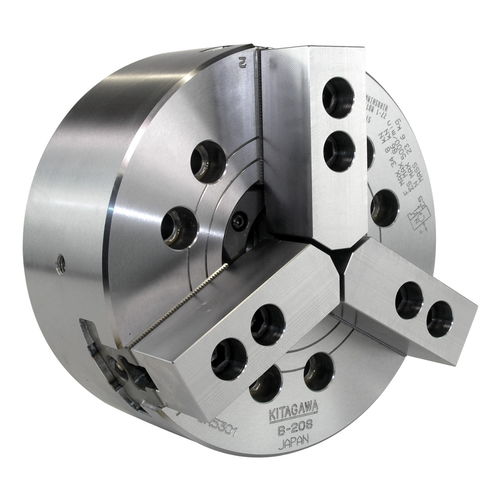

Mandril de fixação de peças para torneamento B208

de alta velocidadepara torno CNCem aço

Resumo do produto
Mandril de potência de três garras a centro aberto Kitagawa B-208 de 210 mm com furo passante de 52 mm e velocidade máxima de 5000 rpm, indicado para operações de torneamento CNC em alta velocidade.

Características principais

• Fabricado em aço de liga de alta qualidade
• Mandril de três garras estilo cunha que proporciona até 20% a mais em velocidade, força de aperto e diâmetro de passagem comparado a mandris convencionais
• Furo passante (mm): 52
• Faixa de aperto (mm): Máx 210, Mín 13
• Curso das garras (diâmetro mm): 7.4
• Curso do êmbolo (mm): 16
• Força máxima do tirante: 34.8 kN (3549 kgf)
• Força máxima de aperto estático: 86 kN (8769 kgf)
• Velocidade máxima: 5000 rpm
• Peso (com garras macias): 22.3 kg
• Momento de inércia: 0.170 kg·m2
• Pressão máxima: 2.65 MPa (27 cm2)
• Ponto de lubrificação em cada garra mestre
• Dentado da garra mestre: 1.5 mm x 60°
• Compatível com garras duras e macias

Informações adicionais

• Montagem: recess mount; pode ser necessário adaptador adicional
• Equipamento padrão: parafusos de montagem, porcas em T e parafusos de fixação das garras; inclui blank drawnut e chave de montagem
• Cilindro recomendado: S1552
• Garra dura compatível: HB08A1
• Garra macia compatível: SB08B1

Especificações técnicas

• Modelo: B-208
• Furo passante (mm): 52
• Faixa de aperto (mm): Máx 210, Mín 13
• Curso das garras (diâmetro mm): 7.4
• Curso do êmbolo (mm): 16
• Força máxima do tirante (kN): 34.8
• Força máxima de aperto estático (kN): 86
• Velocidade máxima (rpm): 5000
• Momento de inércia (kg·m2): 0.170
• Peso líquido (kg) (com garras macias): 22.3
• Pressão máxima: 2.65 MPa
• Cilindro recomendado: S1552
• Garras macias compatíveis: Standard / Extra Tall (SB08B1)
• Garras duras compatíveis: HB08A1
• Ponto de lubrificação em cada garra mestre
• Dentado da garra mestre: 1.5 mm x 60°
