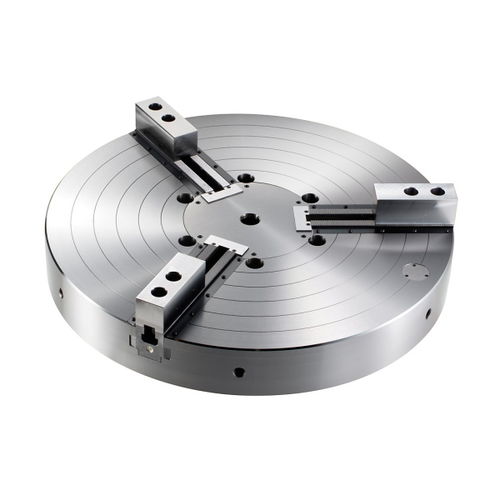

Placa de torno automática NV15

com 3 castanhasmotorizadacom centro fechado

Visão geral do produto
O Kitagawa NV15 é um mandril de potência vertical de 381 mm com três garras e centro fechado, projetado especificamente para tornos verticais (VTL). A série NV possui vedação reforçada ao redor da garra base para limitar a entrada de cavacos e garantir operação confiável em ambientes de usinagem pesados.

Principais características

• Curso da garra (diâmetro): 16 mm
• Curso do êmbolo: 35 mm
• Faixa de aperto: 381 mm (máx), 72 mm (mín)
• Força máxima de tração do tirante: 82 kN
• Força máxima de aperto: 247 kN
• Velocidade máxima: 2900 rpm
• Peso (com garras macias): 133 kg
• Momento de inércia: 2,580 kg·m2
• Cilindro compatível: Y2035R
• Pressão máxima: 3,2 MPa
• Garra superior dura compatível: HB15N1
• Garra superior macia compatível: SB15N1
• Furo do fuso: A2-15 (adaptador montado)
• Vedação: equipado com vedações raspadoras para limitar a entrada de cavacos

Especificações técnicas

• Modelo: NV15
• Tipo: mandril de potência vertical 3 garras 381 mm, centro fechado
• Faixa de aperto: 72 mm (mín) a 381 mm (máx)
• Curso da garra (diâmetro): 16 mm
• Curso do êmbolo: 35 mm
• Força máxima de aperto: 247 kN
• Força máxima de tração do tirante: 82 kN
• Velocidade máxima: 2900 rpm
• Peso (com garras macias): 133 kg
• Momento de inércia: 2,580 kg·m2
• Cilindro compatível: Y2035R
• Pressão de operação máxima: 3,2 MPa
• Garra superior dura compatível: HB15N1
• Garra superior macia compatível: SB15N1
• Furo do fuso / Adaptador: adaptador A2-15 montado

Aplicações e compatibilidade
Projetado como mandril padrão de centro fechado para tornos verticais, o NV15 é adequado para usinagem de peças de médio a grande porte nos setores automotivo, aeroespacial e de usinagem pesada. Acessórios compatíveis: cilindro Y2035R e garras HB15N1 / SB15N1. Adaptador A2‑15 instalado; vedações raspadoras reduzem a entrada de cavacos e facilitam a manutenção.
