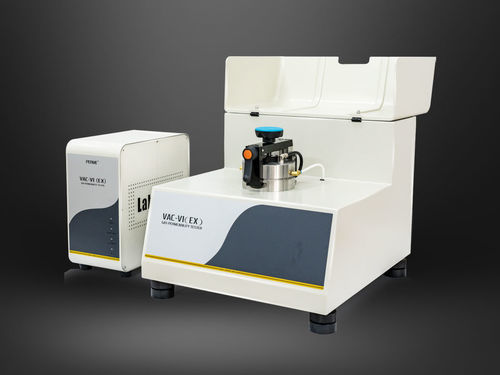

Testador de permeabilidade VAC-V1 (EX)

de permeabilidade a gazesde taxa de transmissãode taxa de transmissão de oxigênio

Visão geral
O VAC-V1 (EX) é um equipamento de laboratório para ensaio de permeabilidade a gases baseado no método de pressão diferencial. É destinado à determinação profissional da taxa de transmissão de gases, coeficiente de solubilidade, coeficiente de difusão e coeficiente de permeabilidade de filmes, filmes compostos, materiais de alta barreira, chapas e folhas em diferentes temperaturas. Suporta gases comuns e testes com gases inflamáveis, explosivos ou tóxicos em condições controladas.

Características do produto

• Arquitetura split-control que separa o mainframe do módulo de controlo para maior segurança do operador durante os ensaios.
• Projetado para ensaios com gases inflamáveis, explosivos ou tóxicos.
• Determinação simultânea da taxa de transmissão de gás, permeabilidade, solubilidade e coeficiente de difusão.
• Controlador de temperatura por circulação de líquido de ampla faixa e alta precisão (5℃–95℃, ±0.1℃).
• Dois modos de avaliação do processo de ensaio: Modo Proporcional e Modo Fuzzy para processamento de dados flexível.
• Faixa de ensaio expansível para materiais de alta permeabilidade.
• Ajuste de dados por temperatura para obter resultados em condições variadas ou extremas.
• Operação controlada por PC para sequências de ensaio automatizadas e gestão de dados.
• Filme de referência para calibração rápida e resultados rastreáveis.
• Porta RS232 e compatibilidade com Lystem™ Lab Data Sharing System para gestão centralizada de resultados.

Princípio
Utiliza o método de pressão diferencial: a amostra pré-condicionada é fixada entre uma câmara de pressão mais alta e uma câmara de pressão mais baixa (vácuo). A câmara inferior é evacuada e isolada; o gás de ensaio é introduzido na câmara superior a pressão definida, formando uma diferença de pressão constante. O gás permeia do lado de maior pressão para o lado de menor pressão; a monitorização das variações de pressão na câmara inferior fornece os dados de permeabilidade.

Normas
Conforme normas nacionais e internacionais: ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003.

Aplicações

• Filmes: filmes plásticos, filmes compostos, filmes papel-plástico, filmes coextrudados, filmes aluminizados, folhas de alumínio e filmes compostos.
• Chapas: plásticos de engenharia, borracha, materiais de construção (ex. PP, PVC, PVDC).
• Diversos gases: O2, CO2, N2, ar, He, H2 (gases fornecidos pelo usuário).
• Gases perigosos: ensaios com gases inflamáveis, explosivos ou tóxicos.
• Filmes biodegradáveis: ex. filmes à base de amido.
• Materiais aeroespaciais: ensaios de permeabilidade ao hélio para sacos de gás, etc.
• Papel e cartão: papel aluminizado, folhas Tetra Pak, recipientes de papel descartáveis.
• Revestimentos: filmes de pintura e camadas de revestimento sobre substratos.
• Têxteis e materiais de fibra de vidro: tecidos revestidos com Teflon, tecidos de soldagem, papéis de fibra de vidro.
• Tubos cosméticos: tubos alumínio-plástico, tubos de pasta de dente, etc.
• Folhas de borracha: ex. materiais para pneus.

Configurações

• Padrão: unidade principal, controlador termostático (líquido), PC, software profissional, amostrador profissional, graxa para vácuo, papel filtro quantitativo rápido, bomba de vácuo.
• Opcionais: lâminas de amostragem, graxa para vácuo adicional, óleo para bomba de vácuo, papel filtro sobressalente.
• Nota: porta de entrada de gás = tubo PU Φ6 mm. Fontes de gás e água destilada devem ser fornecidas pelo usuário.

Especificações técnicas

• Faixa de teste (filme): 0.05 ~ 50,000 cm3/m2·24h·0.1MPa (padrão); limite superior ≥ 500,000 cm3/m2·24h·0.1MPa (estendido).
• Número de amostras: 1.
• Resolução de vácuo: 0.1 Pa.
• Grau de vácuo da câmara de ensaio: <10 Pa.
• Faixa de temperatura: 5℃ ～ 95℃ ; precisão ±0.1℃.
• Tamanho da amostra: Φ97 mm ; área de ensaio: 38.48 cm2 (Φ70 mm).
• Gases de ensaio: H2, O2, N2, CO2 (fornecidos pelo usuário).
• Pressão de ensaio: 10 kPa ~ 200 kPa.
• Pressão de fornecimento de gás: 0.5 MPa ~ 0.6 MPa.
• Tamanho da porta: Φ6 mm tubo PU.
• Dimensões (C×L×A): 500 × 575 × 450 mm.
• Alimentação: 220 VAC 50 Hz.
• Peso líquido: 50 kg.
