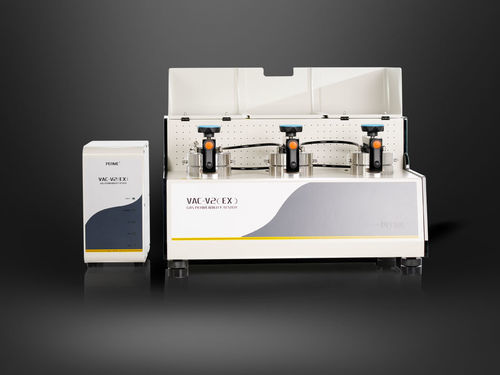

Testador de permeabilidade a gazes VAC-V2 (EX)

de permeabilidadede taxa de transmissãode taxa de transmissão de oxigênio

Visão geral
O VAC-V2 (EX) é um equipamento de laboratório para medição da permeabilidade a gases baseado no método de pressão diferencial. Mede taxa de transmissão de gás, coeficiente de solubilidade, coeficiente de difusão e coeficiente de permeabilidade de filmes plásticos, filmes compósitos, materiais de alta barreira, chapas e folhas de alumínio, incluindo gases tóxicos, inflamáveis ou explosivos, em condições de temperatura variáveis.

Características

• Arquitetura de controlo separada que isola o mainframe do módulo de controlo para aumentar a segurança em ensaios com gases perigosos.
• Certificado para ensaios com gases inflamáveis, explosivos e tóxicos (TUV/CE conforme aplicável).
• Três células de ensaio independentes permitem medir até três amostras idênticas ou diferentes simultaneamente.
• Cálculo simultâneo de GTR (gas transmission rate), coeficiente de permeabilidade, coeficiente de solubilidade e coeficiente de difusão.
• Controlador de temperatura por circulação de líquido de ampla faixa e alta precisão (5 °C–95 °C, precisão ±0,1 °C).
• Dois modos de avaliação do processo: Modo Proporcional e Modo Fuzzy.
• Faixa de medição expansível para materiais de alta permeabilidade.
• Compatível com ajuste de dados para diferentes temperaturas para obter resultados em condições extremas.
• Operação controlada por PC e sequenciamento automático de testes; porta RS232 para exportação de dados.
• Filme de referência disponível para calibração rápida e verificação da precisão.
• Compatível com o sistema Lystem™ para gestão unificada de resultados e relatórios.

Princípio
A amostra pré-condicionada é fixada entre uma câmara superior (alta pressão) e uma câmara inferior (baixa pressão). A câmara inferior e o sistema são evacuados; quando o vácuo desejado é atingido, a câmara inferior é fechada e o gás de ensaio é introduzido na câmara superior à pressão definida. Cria-se uma diferença de pressão constante e ajustável; o gás permeia do lado de alta pressão para o lado de baixa pressão, e os parâmetros de permeação são determinados monitorizando as alterações de pressão na câmara inferior.

Normas
ISO 15105-1; ISO 2556; GB/T 1038-2000; ASTM D1434; JIS K7126-1; YBB 00082003

Aplicações
Aplicações básicas

• Filmes: filmes plásticos, filmes compósitos, laminados papel–plástico, filmes coextrudados, filmes aluminizados, laminados em folha de alumínio.
• Chapas: plásticos de engenharia, chapas de borracha e chapas para materiais de construção (ex. PP, PVC, PVDC).

Aplicações estendidas

• Diversos gases: O2, CO2, N2, ar, H2, He, etc.
• Gases inflamáveis/explosivos/tóxicos: ensaios controlados de gases perigosos.
• Filmes biodegradáveis: ex. filmes de embalagem à base de amido.
• Materiais aeroespaciais: ensaios de permeabilidade ao hélio para bolsas de gás e componentes afins.
• Papel e cartão: papel aluminizado, folhas Tetra Pak, recipientes descartáveis.
• Filmes revestidos: substratos pintados ou revestidos.
• Têxteis técnicos e produtos de fibra de vidro: tecidos revestidos, panos de soldagem, papéis de fibra de vidro.
• Materiais para tubos cosméticos: tubos alumínio–plástico, tubos de dentífrico.
• Folhas de borracha: ex. materiais para pneus.

Configuração e observações

• Entrega padrão: unidade principal, controlador termostático, software profissional, amostrador especial, massa de vácuo, papel filtro quantitativo rápido, bomba de vácuo (entrada).
• Peças opcionais: lâmina de amostragem, massa de vácuo adicional, óleo para bomba de vácuo, papel filtro quantitativo rápido.
• Observação: a entrada de gás utiliza tubo PU Φ6 mm; a fonte de gás deve ser fornecida pelo utilizador.

Especificações técnicas

• Faixa de ensaio: 0,05 – 50.000 cm3/m2·24h·0,1MPa (standard); limite superior estendido ≥ 500.000 cm3/m2·24h·0,1MPa.
• Número de amostras: 3 (dados independentes por célula).
• Resolução do vácuo: 0,1 Pa.
• Grau de vácuo da câmara: <10 Pa.
• Intervalo de temperatura: 5 °C – 95 °C. Precisão: ±0,1 °C.
• Tamanho da amostra: Φ97 mm. Área de ensaio: 38,48 cm2 (Φ70 mm).
• Gases de prova: H2, O2, N2, CO2 (fornecidos pelo utilizador).
• Pressão de ensaio: 10 kPa – 200 kPa (standard). Pressão de alimentação: 0,5 MPa – 0,6 MPa.
• Tamanho da porta: tubo PU Φ6 mm.
• Dimensões do instrumento: 760 × 575 × 450 mm (C × L × A).
• Alimentação: 220 VAC, 50 Hz.
• Peso líquido: 88 kg.
