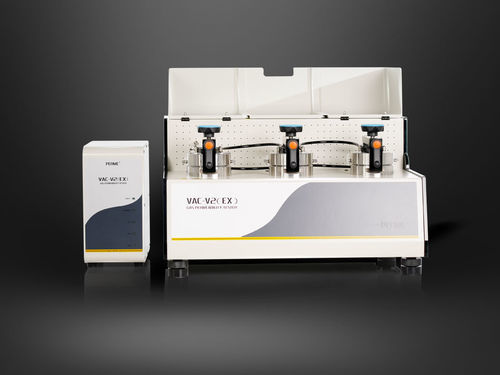

Testador de permeabilidade VAC-V2 (EX)-H

de taxa de transmissãode taxa de transmissão de oxigêniopara filme plástico

Visão geral
O VAC-V2 (EX)-H é um testador de permeabilidade a gases baseado no método de diferença de pressão, desenvolvido para medir a taxa de transmissão de gases e coeficientes associados para gases comuns e perigosos. Indicado para filmes plásticos, filmes compostos, materiais de alta barreira, chapas e folhas de alumínio em diferentes temperaturas.

Tecnologia profissional

• Arquitetura de controle dividida que separa o quadro principal e o módulo de controlo para maior segurança operacional.
• Projetado para ensaios de permeabilidade a gases inflamáveis, explosivos ou tóxicos em condições controladas.
• Realiza ensaios em pressão normal e em alta pressão.
• Três células de ensaio independentes permitem testar simultaneamente três amostras idênticas ou diferentes.
• Determinação simultânea de taxa de transmissão de gás, coeficiente de permeabilidade, coeficiente de solubilidade e coeficiente de difusão.
• Termostato de circulação de líquido de alta precisão e ampla faixa para testes em várias condições de temperatura (5℃–95℃, ±0.1℃).
• Dois modos de julgamento do processo de teste: Proporcional e Fuzzy.
• Operação controlada por PC com automação, registo de dados e porta RS232; compatível com Lystem™ para gestão de dados de laboratório.
• Filme de referência disponível para calibração rápida e verificação de resultados.

Princípio
A amostra pré-condicionada é montada entre a câmara superior e a câmara inferior. A câmara inferior é evacuada até ao vácuo alvo. Após selar a câmara inferior, o gás de ensaio é introduzido na câmara de alta pressão para estabelecer uma diferença de pressão constante e ajustável. O gás permeia do lado de alta pressão para o lado de baixa pressão; os parâmetros de permeabilidade são calculados monitorizando as alterações de pressão na câmara inferior.

Normas

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicações

• Base – Filmes: Filmes plásticos, filmes compostos, laminados papel-plástico, filmes coextrusados, filmes metalizados e compósitos com alumínio.
• Base – Chapas: Plásticos de engenharia, chapas de borracha, painéis de materiais de construção (ex. PP, PVC, PVDC).
• Estendido – Diversos gases: Ensaios para O2, CO2, N2, ar, He, H2, etc.
• Estendido – Gases perigosos: Testes de permeabilidade para gases inflamáveis, explosivos ou tóxicos.
• Estendido – Materiais especiais: Filmes biodegradáveis, materiais aeroespaciais (ex. ensaios de hélio), papel e cartão compósito, substratos revestidos, tecidos/papel de fibra de vidro, chapas para tubos cosméticos, chapas de borracha.

Configurações

• Padrão: Unidade principal, controlador termostático de circulação, software profissional, amostrador especial, graxa de vácuo, papel de filtro quantitativo rápido, bomba de vácuo (entrada).
• Opcionais: Lâmina de amostragem, graxa de vácuo adicional, óleo para bomba de vácuo, papel de filtro quantitativo rápido.
• Nota: A entrada de gás é um tubo metálico de 1/8"; as fontes de gás devem ser fornecidas pelo utilizador.

Especificações técnicas

• Faixa de ensaio (pressão padrão 0.1 MPa): 0.05–50.000 cm3/m2·24h·0.1MPa
• Faixa de ensaio (alta pressão 0.1 MPa): 0.05–1.000 cm3/m2·24h·0.1MPa
• Número de amostras: 3 (dados independentes)
• Resolução de vácuo: 0.1 Pa
• Grau de vácuo da câmara: <10 Pa
• Faixa de temperatura: 5℃–95℃; precisão ±0.1℃
• Tamanho da amostra: Φ50 mm; área de ensaio: 5 cm2
• Gases de ensaio: H2, O2, N2, CO2 (não fornecidos)
• Pressão de ensaio: 100 kPa–3000 kPa
• Pressão de fornecimento: 0.5 MPa–0.6 MPa
• Tamanho da porta: tubo metálico 1/8"
• Dimensões: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Alimentação: 220 VAC 50 Hz
• Peso líquido: 88 kg
