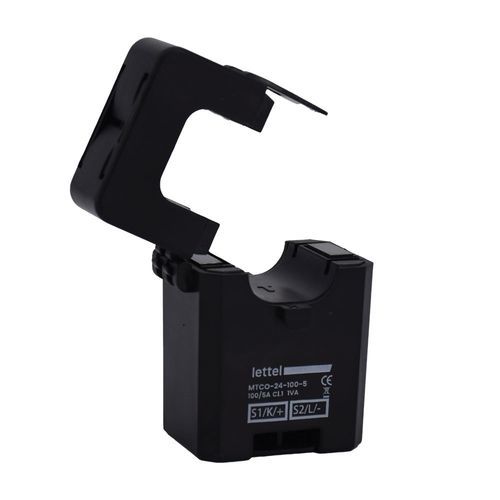

Transformador de corrente MTCO-24

de potênciasecode abrir

Descrição
Os transformadores de corrente de núcleo aberto MTCO combinam precisão com fácil integração em campo. Projetados para aplicações de medição e faturação, a série MTCO dispõe de núcleo abrível que permite instalação sem desligar o condutor de potência.

Características gerais

• Faixa de corrente primária: 100 A a 300 A conforme modelo
• Corrente secundária: 5 A
• Precisão: classe 1
• Abertura para condutor até Ø 24 mm
• Dimensões da caixa: H 75 × L 53 × P 41,4 mm
• Montagem no condutor com braçadeira (cable tie)

Vantagens

• Instalação: design de núcleo abrível permite montagem sem cortar o cabo
• Fixação: possibilidade de prender ao condutor com braçadeira para posicionamento estável
• Segurança: tampas de bornes evitam contacto acidental com os terminais

Normas e certificações

• Conformidades: CE, RoHS, REACH
• Normas aplicáveis: EN61869-1:2009, EN61689-2:2012

Variantes disponíveis

• Correntes primárias padrão: 100 A, 200 A, 300 A
• Outras correntes primárias sob consulta
• Saídas secundárias / opções: 5 A (padrão), outras saídas sob pedido (1 A, saídas em mA/mV) e comprimentos de cabo personalizados
• Classes de precisão personalizáveis (ex.: 0,5 %)

Produtos relacionados

• Contadores e centrais de medição que aceitam entrada 5 A
• Módulos de comunicação e gateways para integração dos dados de medição
• Bobinas Rogowski e acessórios de fixação

Variantes / códigos de encomenda (extrato)
Código | Tipo TC | Corrente primária | Stock
MTCO-24-100-5 | Núcleo abrível | 100 A | in stock
MTCO-24-200-5 | Núcleo abrível | 200 A | in stock
MTCO-24-300-5 | Núcleo abrível | 300 A | in stock

Características técnicas / especificações

• Faixa primária: 100 A, 200 A, 300 A (conforme referência)
• Corrente secundária: 5 A (padrão)
• Precisão: classe 1 (padrão)
• Abertura do núcleo (Ø): 24 mm
• Dimensões: H 75 mm × L 53 mm × P 41,4 mm
• Montagem: núcleo abrível + braçadeira
• Segurança: tampas de bornes
• Conformidades: CE, RoHS, REACH
• Normas: EN61869-1:2009, EN61689-2:2012
• Documentos técnicos disponíveis: visão geral da gama MTCO, catálogo geral, ficha técnica (PDF)
