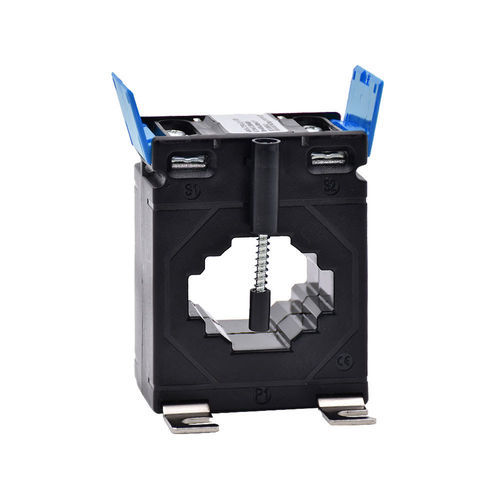

Transformador de corrente MTCF-624040 series

secopor medidade precisão

Resumo
Transformadores de corrente fechados 400 a 800/5 A – Abertura Ø31, 11×40,5, 21×31 ou 31×16 mm.

Apresentação
Os transformadores de corrente da série MTCF-624040 combinam precisão de medição com integração compacta para aplicações de medição e faturamento. Oferecem classe de precisão 0,5 e várias geometrias de abertura para cabos e barras em quadros elétricos.

Características

• Elétricas: corrente primária conforme o modelo (400 A, 500 A, 600 A, 800 A). Secundária: 5 A. Classe de precisão: 0,5.
• Físicas: abertura para cabo Ø31 mm ou barra 11×40,5 mm, 21×31 mm ou 31×16 mm. Dimensões caixa: H78 × L62 × P40 mm. Montagem em superfície, sobre condutor ou em calha DIN com base dedicada (base a encomendar separadamente). Tampas de bornes seláveis.
• Precisão: classe 0,5 adequada para aplicações de faturamento.
• Ficha técnica disponível da gama MTCF.

Vantagens

• Integração: reduzido espaço ocupado para instalação simples em armários e quadros.
• Segurança: tampas de bornes seláveis para reduzir riscos elétricos e prevenir fraudes.

Normas e certificações

• Conformidades: CE, RoHS, REACh.
• Normas aplicáveis: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3.

Versões disponíveis

• Corrente primária: outras intensidades a pedido (modelos disponíveis para 400 A, 500 A, 600 A, 800 A conforme referência).
• Corrente secundária: possibilidade de 1 A a pedido conforme configuração.

Acessórios

• Base para calha DIN (base específica MTCF-6274-DIN) a encomendar separadamente.
• Tampas de bornes seláveis integradas.

Produtos associados / Compatibilidade

• Destinado a ser associado a contadores elétricos ou unidades de medição com entrada 5 A.
• Compatível com contadores e equipamentos de aquisição/medição com entrada 5 A para leituras e faturamento.

Variações e códigos de encomenda (tabela)
Código encomenda | Tipo TC | Corrente primária | Stock
MTCF-624040-400-5 | Fechados | 400 A | instock
MTCF-624040-500-5 | Fechados | 500 A | instock
MTCF-624040-600-5 | Fechados | 600 A | instock
MTCF-624040-800-5 | Fechados | 800 A | instock

Características / especificações técnicas

• Modelo: MTCF-624040 (série MTCF)
• Corrente primária: 400 A / 500 A / 600 A / 800 A (consoante variante)
• Corrente secundária: 5 A (padrão)
• Classe de precisão: 0,5
• Aberturas disponíveis: Ø31 mm; 11×40,5 mm; 21×31 mm; 31×16 mm
• Dimensões caixa: H 78 mm × L 62 mm × P 40 mm
• Montagem: superfície, sobre condutor ou em calha DIN (com base MTCF-6274-DIN)
• Tampas de bornes seláveis
• Conformidades: CE, RoHS, REACh
• Normas: IEC 61869-1 & 2, IEC 60044-1, BS3938, IS2705-1/2/3
