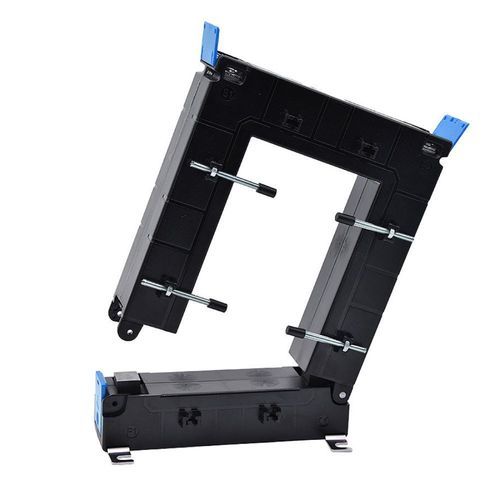

Transformador de corrente MTCO-17285 series

de potênciade correnteseco

Descrição
Transformador de corrente de núcleo aberto projetado para integração fácil em painéis elétricos de alta potência sem desligar o circuito medido. A série MTCO une precisão a uma instalação prática.

Principais características

• Corrente primária: 3200 a 5000 A conforme modelo
• Corrente secundária: 5 A (versão standard)
• Precisão: classe 0,5
• Abertura: adequada para barra 172 × 85 mm
• Dimensões da caixa: H245 × L195 × P77 mm
• Montagem: no condutor (núcleo separável)
• Abertura por botão de pressão, assegurada por parafuso de bloqueio
• Tampas de bornes lacráveis para maior segurança

Vantagens

• Núcleo separável permite a instalação sem desconectar os cabos de potência
• Projeto seguro (tampas de bornes, parafuso de bloqueio que evita abertura involuntária)

Normas e conformidades

• Conformidades: CE, RoHS, REACh
• Normas aplicáveis: IEC61869-1 & 2, IEC60044-1, BS 3938, IS 2705-1, -2 & -3

Variantes disponíveis
A série MTCO-17285 está disponível para correntes primárias de 3200 a 5000 A.

Tabela de variantes
Código pedido | Tipo de TC | Corrente primária | Stock
MTCO-17285-3200-5 | Núcleo separável | 3200 A | instock
MTCO-17285-4000-5 | Núcleo separável | 4000 A | instock
MTCO-17285-5000-5 | Núcleo separável | 5000 A | instock

Produtos relacionados / compatibilidade

• Contadores e centrais de medição que aceitam entrada de 5 A
• Pode ser associado a contadores de energia ou centrais de medição com entradas de 5 A

Folhas técnicas
Ficha técnica e manual disponíveis para a gama MTCO (apresentação da gama MTCO; manual completo MTCO-17285).

Especificações técnicas

• Gama de corrente primária: 3200 A, 4000 A, 5000 A
• Corrente secundária standard: 5 A (opções: 1 A, mV, mA conforme variante)
• Precisão: classe 0,5
• Abertura interna: 172 × 85 mm (adaptada a barras condutoras)
• Caixa: H245 × L195 × P77 mm
• Mecanismo de abertura: núcleo separável, botão de pressão, parafuso de bloqueio
• Acessórios de segurança: tampas de bornes lacráveis
• Conformidades: CE, RoHS, REACh
• Normas: IEC61869-1/2, IEC60044-1, BS 3938, IS 2705-1/2/3
